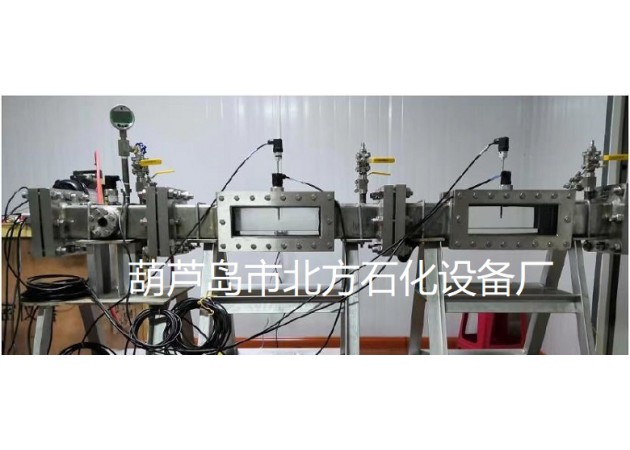

FGSBZ-4M方管式对视大视窗可燃气体燃烧爆炸试验系统

产品描述

1、规格：总长度4米，燃烧爆炸内腔：100mm×100mm。

2、4段组合：2段为对视大视窗口，2段对视小窗口。

3、2段上对视大窗口可视部分为：500mm×100mm，2段上对视小窗可视部分为φ30mm。

4、气体燃烧爆炸装置上有进气系统,有压力传感器和温度传感器数据采集系统，有抽真空系统，有点火器，有真空压力表，有安全装置，有气体压力排气口。

5、4段测试段可根据试验要求可自由组合调整位置。

6、气体爆炸极限压力：1.2MPa

7、真空度：0.065MPa

8、可调整任意一段做为驱动段（点火段），驱动段（点火段）与测试段之间可夹膜后进行气体燃烧爆炸试验。

9、4段上整体进行输入气体进行爆炸试验。

10、进行可燃气体、混合气体爆炸测试实验。

11、爆炸容器管道端面中心位置安装点火器点火电极，电火花点火，点火能量可调节。无线遥控器电火。

  输入电压：220V±10%，50/60HZ。

  点火头耐温：1300℃。

  点火频率：4-20次/S（可调）

  火花能量：35MJ-100J（可调）

  点火时间分为0.5s、1s、2s、3s，按试验需要选择。

12、高速爆炸压力传感器4套，分布安装在爆炸容器管道上。

  防光压阻式压力传感器。

  量程：0-5MPa。

  固有频率：大于400K

  特点：耐2000℃瞬态高温，防光干扰设计。

13、高温火焰温度传感器4套分布安装在爆炸容器管道上。

  快响应热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点。

  可以直接测量从0℃-1300℃范围内的液体、蒸气、气体介质的流体以及固体表面的温度。

  温度范围：0-1300℃，响应时间：微秒级。

14、高速火焰光电传感器分布在爆炸容器管道上。

  响应光谱：可见光450nm-980nm

  响应时间：≤10μs

  输出阻抗：10kΩ

  工作电压：4V

  信号输出：TTL电平（火焰有、无）

  使用温度：瞬时温度可达2000℃

15、同步控制及多通道数据采集系统。

是将动态信号采集、嵌入式总线、网络通讯、模拟信号处理及计算机等多种技术融为一体的现代网络化测试设备，它集信号调理、传感器供电、数据采集、数据存储为一体，通过TCP/IP协议与上位机进行通讯。直接联接应变式传感器、压电式传感器、ICP型传感器，可完成速度、加速度、位移、力、压力、温度等物理量的信号采集。

采用嵌入式网络数据采集方式，可避免计算机软硬件升级带来的问题，有效的延长仪器的使

用时间。

  通道数：并行8ch；

 A/D分辨率：16Bit；

  采集方式：连续、瞬态

  采样率：200KHz/CH

  存储深度（每通道）：海量（连续写硬盘）256K样点/CH（瞬态）；

  触发方式（瞬态）：手动触发、内触发、外触发、全通道触发；

  滤波器（－3dB）：直通、低通1.5K-100K 程控可调；

  信号输入类型：电压V、电荷Q、ICP；

  通讯接口：RJ45以太网接口；

  桥压2V-8V/5-20mA、恒流4mA/24V；

  供电：AC：220V/50Hz；

  支持软件：PFM动态信号采集分析软件

  DAP瞬变信号采集软件

16、配备接收数据笔记本电脑一台。

17、真空泵型号：2XZ-6B，极限压力（Pa）：6×10-2；抽气速率（L/S）：6；进气口径（mm）：Φ25；配用功率（kw）：0.75。

18、爆炸气体钢瓶减压阀用户自备。
