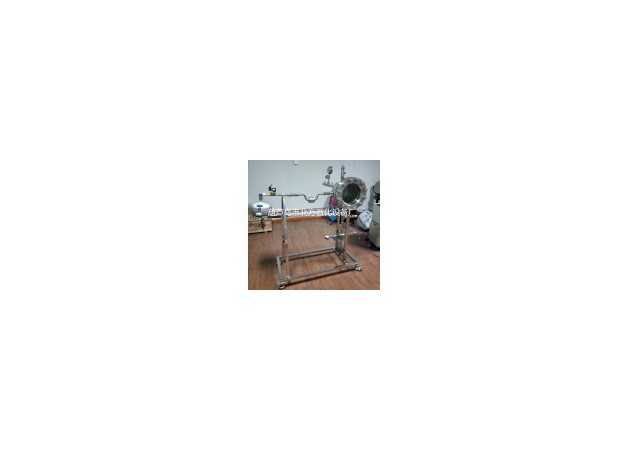

10L大视窗可燃液体喷洒液雾爆炸试验装置

产品描述

测试/试验装置由爆炸容器系统、大视窗观测窗口、液雾喷洒系统、点火系统、数据采集系统、配气/排气/真空系统。

爆炸容器系统由爆炸腔构成，爆炸腔外形为圆柱筒体，容积10L，材质为不锈钢，内腔精密抛光精度0.08μm，承耐压力3Mpa。在爆炸腔筒体正面部份安装大口径观测窗口，用于观测、摄像爆炸腔内部的液雾形成、变化过程以及燃烧爆炸火焰的变化过程。在爆炸腔筒体顶部安装压力表、阀门、管件用于抽取真空，配气、排气时观察爆炸腔内压力、真空度变化。在爆炸腔筒体左侧中心位置安装液体喷洒液雾系统，液体由喷洒系统将液体雾化喷发到爆炸腔内点火爆炸。在爆炸腔筒体后侧中心位置安装点火电极用于点燃爆炸腔内瞬时产生的液雾。在爆炸腔筒体上安装压力传感器用于监测、采集爆炸腔内爆炸压力，安装温度传感器用于监测、采集爆炸腔内温度。

大视窗观测窗口可视部为φ256mm，为高强钢化玻璃，高透视率，通过高速摄像机、计算机采集可燃液体爆炸变化过程的火焰图像。

可燃液体喷洒雾化系统由雾化喷发器、储液罐、气源管路组成。将液体雾化喷发到爆炸腔内，完成液体雾化的过程。

点火系统由点火电极、点火器构成，通过高压放电点火击穿空气产生火花点燃爆炸腔内可燃物质。

数据采集系统通过压力传感器、温度传感器、计算机采集爆炸压力和温度数据。

配气、排气、真空系统由压力表、阀门、真空泵、管路构成，可进行配气、排气、泄压、抽取真空。
