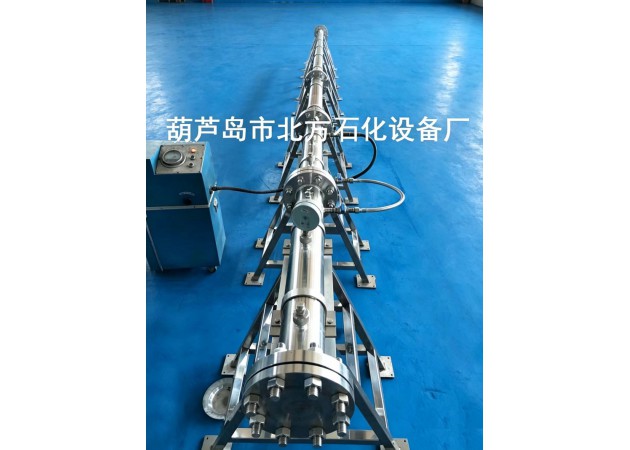

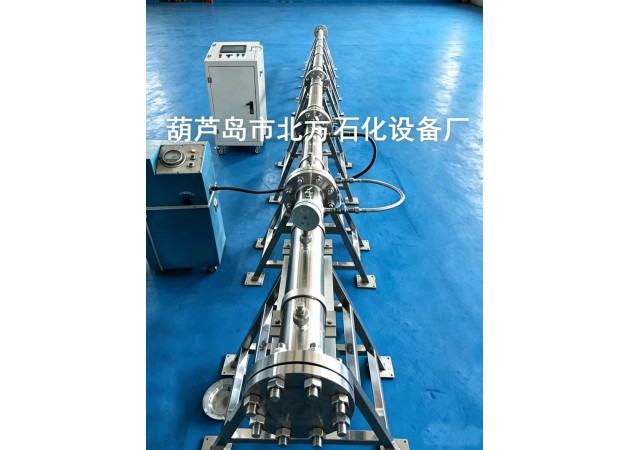

15m大型激波管

（产品描述）

1、规格：激波管总长15m；内径φ100mm；

2、高压室段（驱动段）长度：1000mm；

3、活动室段：1000mm；

4、测试段：13000mm；

5、高压室段（驱动段）压力：2MPa；

6、材质为：S30408不锈钢；

7、激波管内壁表面抛光精度Ra0.2μm（表面光洁度9级─1000目），激波管内表面光洁、纯净、光滑如镜，使得激波管内表面无凸凹裂缝划痕，消除了激波管内表面冲击气流摩擦阻力，破膜激波气流如同冲击在仿真大气空间，真实地测试出激波气流的参数。

8、测试、实验、试验激波气流为压缩空气或高压隋性气体；

9、高压室段（驱动段）与活动段之间设有夹膜片，膜片可用退火铝膜制成的膜片，可设单夹膜段和双夹膜段，可安装手动机械破膜机构，进行手动机械机构破膜后形成冲击气流激波。

10、高压室段（驱动段）与活动段有滑动轮轨用于更换夹膜片；

11、各段之间有气体连通器，用阀门控制，调整各段的气体压力差；

12、高压室段（驱动段）与活动段之间设有进气联接口；

13、高压段（驱动段）有电子压力表、手动泄压阀；

14、低压段（测试段）有测速传感器、手动泄压阀；

15、在高压段与活动段之间夹上膜片，当高压段充气量升高到一定气压时膜片破裂，高压气流瞬时冲入测试段形成间断面激波。

16、压力传感器和测速传感器连接数据采集系统，数采系统连接电脑采集激波测试参数。
