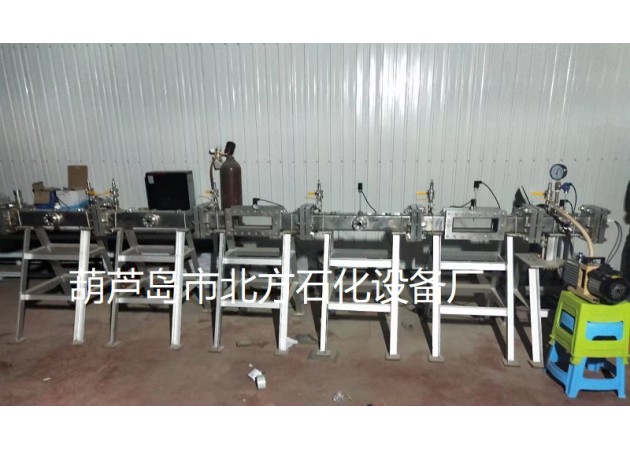

方管道式激波管可燃气体爆炸极限测试试验系统

技术参数

1、规格：总长度5米，爆炸管内腔100mm×100mm；

2、六段组合：第一段为驱动段（点火段），5段测试段。

3、驱动段：有进气管路将气体输入驱动段，四个传感器测试点联接口，点火联接口。

4、测试段：由五段组成，可自由组合，每个测试段都有进气管路将气体输入测试段，每个测试段上六个传感器测试点，每个测试段有两个对称观测窗口。

5、气体爆炸极限压力：3Mpa。

6、真空度：0.095Mpa。

7、测试观察窗口：驱动段上有两个对视窗口φ30mm，三个测试段每一段上有两个对视窗口φ30mm，两个测试段每一段上有两个对视窗口长300mm，宽100mm可视范围；

8、驱动段与测试段之间右夹膜后进行气体测试；

9、驱动段与测试段整体输入气体爆炸测试。
