4.5m激波管可燃气体爆炸/爆轰测试实验装置2mpa

4.5m激波管可燃气体爆炸/爆轰测试实验装置2mpa

详情介绍





4.5m激波管可燃气体爆炸/爆轰测试实验装置2mpa

产品描述

一、激波管气体爆炸测试装置技术参数

 1、激波管气体爆炸测试装置材质为不锈钢304

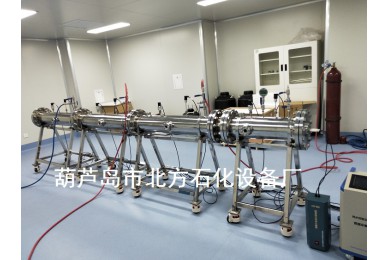

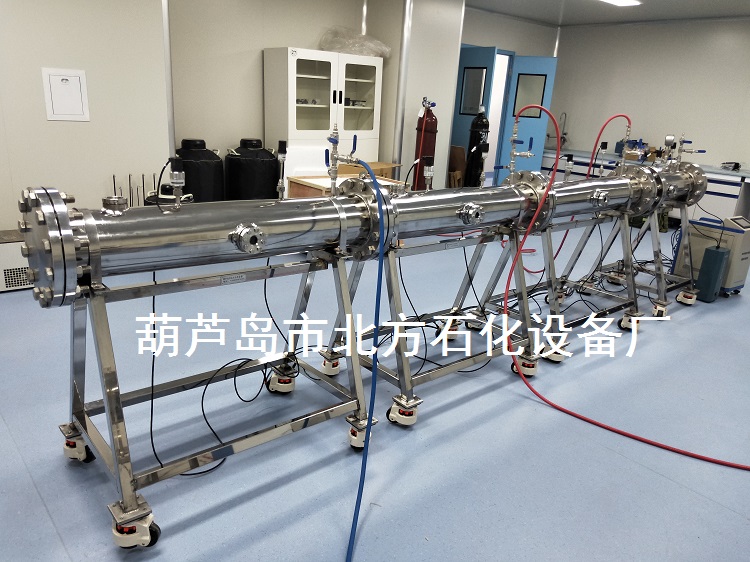

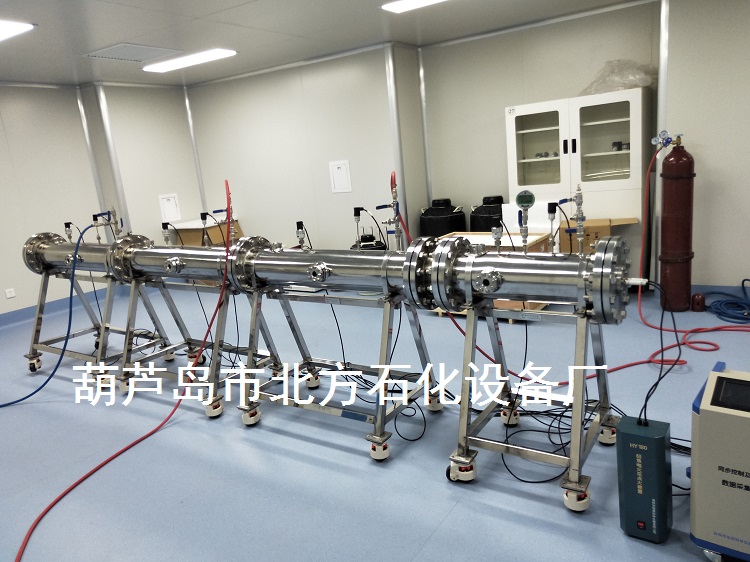

 2、激波管规格为φ219mm=4450mm;一个气室段(点火段)为φ219mm=700mm,一个双夹膜段为φ219mm=150mm,三个测试段φ219mm=1200mm

 3、爆炸测试压力1.1MPa,设计压力2MPa

4、真空度为0.06MPa

5、爆炸测试气体为甲烷。

6、气室段(点火段)和测试段上各设有一组φ30-φ50的观察窗口,用做测试过程中观测气体燃烧爆炸过程的冲击云雾和燃烧爆炸的过程,用摄像、影图录像。

7、气室段和测试段上各设有一套高速爆炸压力传感器和一套高速爆炸温度传感器,用于爆炸测试瞬间的数据采集。

8、在气室段(点火段)前端设有60焦电火花点火装置,用于点火爆炸测试。

9、采用同步控制及多通道数据采集系统。

10、供气系统由甲烷气瓶、空气气瓶组成。

11、测试装置可进行任意组合测试段实验。



二、激波管气体爆炸测试装置HY180 60J电火花点火装置技术参数

1. 点火方式:连续脉冲回路放电,放电频率100Hz

2. 点火电压:15 KV

3. 火花能量:160J

4. 电极间距:18mm

5. 反应速度:小于20ms

6. 环境温度:1535

7. 环境湿度:30%80%RH

8. 电源:AC220V  50Hz±10%

9. 功率:小于200W

三、激波管气体爆炸测试装置同步控制及多通道数据采集系统技术指标

1、控制方式:主/从两种工作方式,可无线遥控,实现人机分离

1.1.   主工作方式:接收到无线遥控信号后,自动启动同步输出,包括喷尘、延迟点火、外触发等,自动同步采集8个通道数据,并存储 到数据文件,可同时输出同步外触发信号(触发高速相机等外部仪器设备)。

1.2.   从工作方式:接收到外触发信号后,自动同步采集8个通道数据并存储到数据文件。

1.3.   同步触发最小延时:最小延迟时间稳定,且不大于150uS

2、喷尘点火控制系统:具有喷尘后延时点火功能。

2.1喷尘压力:0-4MPa(表压)

2.1延迟点火时间:0-5000ms

3、键盘显示:7寸彩色电容触摸屏显示

4、数据采集系统:同步采集路信号,自动存储到数据文件,并可将数据转存到EXCEL

4.1同步控制及数据采样单元:

4.2采样间隔:0.2ms 8通道同步采集),采样深度:4s

4.3输入/输出端口:

4.3.1: 输入端口:1个;外部触发输入接口(5V TTL电平,高电平有效,从工作方式数据采集触发)

4.3.2:输出端口:4个,用于同步或延迟启动外部设备

端口1:即时启动外部喷尘系统(同步控制时间起点)

端口2 延迟时间04000ms,用于同步或延迟启动点火系统

点火时间:11000ms

化学点火:(直接驱动)

脉冲点火:(5V TTL电平输出,高电平有效)

端口3:延迟时间04000ms,用于同步或延迟启动外部抑爆系统

端口4:延迟时间04000ms,用于同步或延迟启动外部高速相机

4.4传感器输入口:配置8个传感器输入口,每个传感器输入口可对传感器提供DC24V50mA供电,并可设置为电压信号或电流信号。

4.5 爆炸测试传感器

4.5.1爆炸压力传感器

爆炸压力检测范围:-0.14MPa   分辨率:0.001MPa

精度:0.25%FS    响应时间:小于1Ms    工作压力:10MPaMAX

4.5.2 高速火焰温度传感器

火焰温度检测范围:01200℃分辨率:1

精度:0.25%FS     响应时间:小于1Ms     工作压力:6MPaMAX

4.5.3 高速火焰光电传感器

火焰光检测范围:0-3000  unit    分辨率:1unit

响应时间:小于5us    工作压力:6MPaMAX

瞬间耐温:2000

4.6 环境要求

4.6.1环境温度:1535

4.6.2环境湿度:30%80%RH

4.7电源:AC220V±1050Hz±2Hz     功率:小于500W
