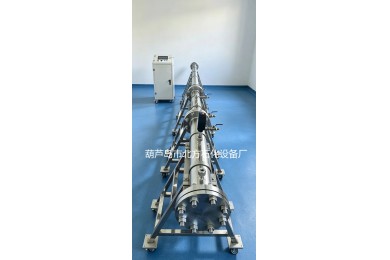

9.5m大型超声速空气动力学激波管

9.5m大型超声速空气动力学激波管

详情介绍

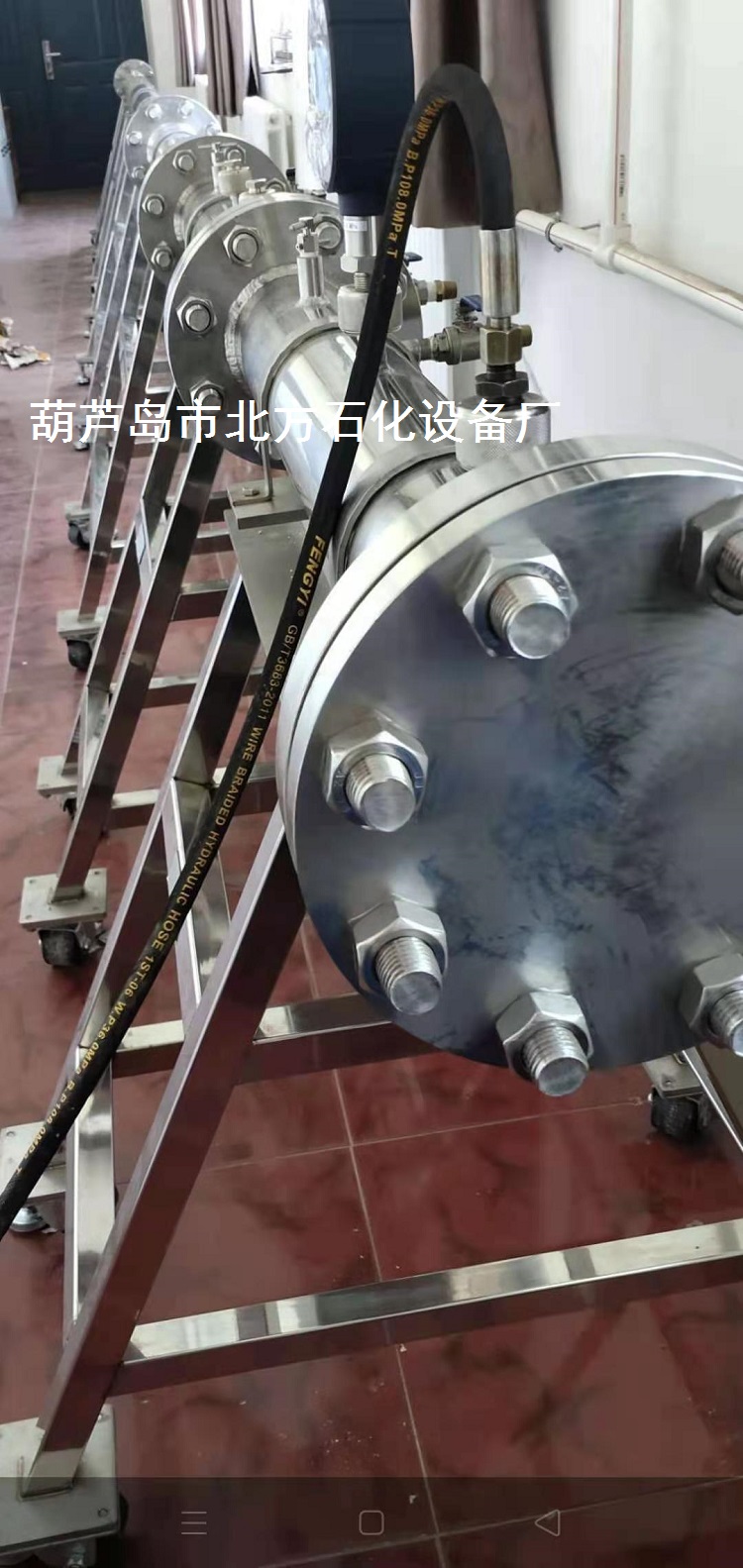

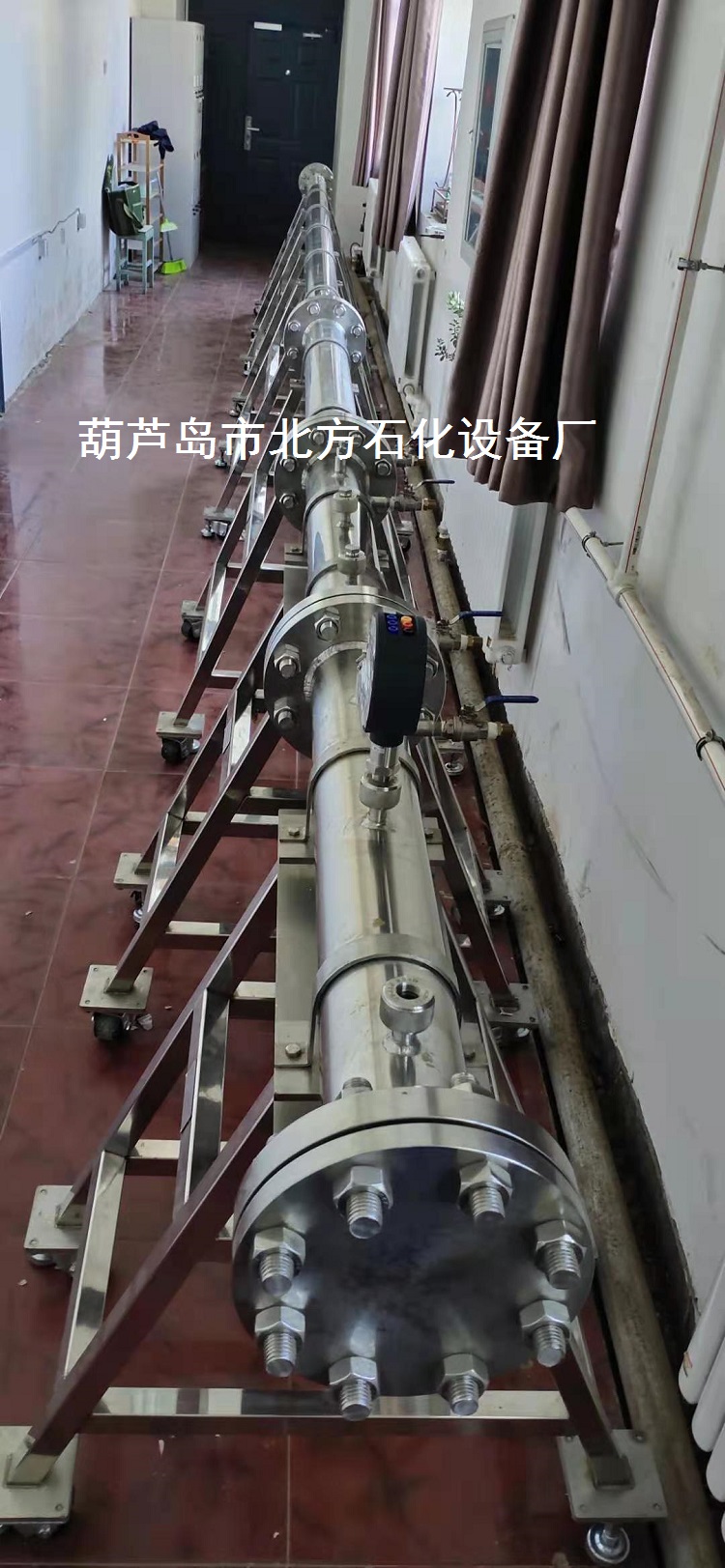

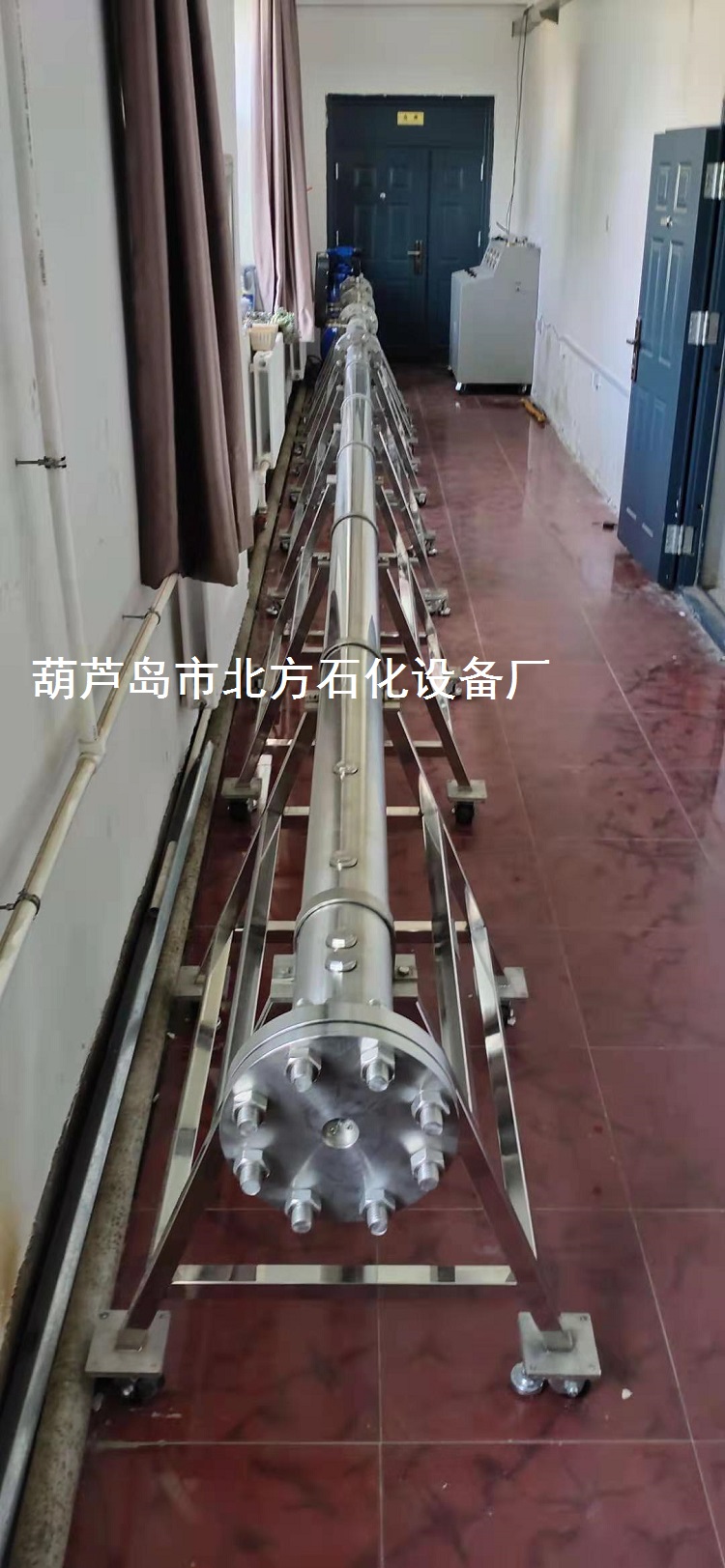

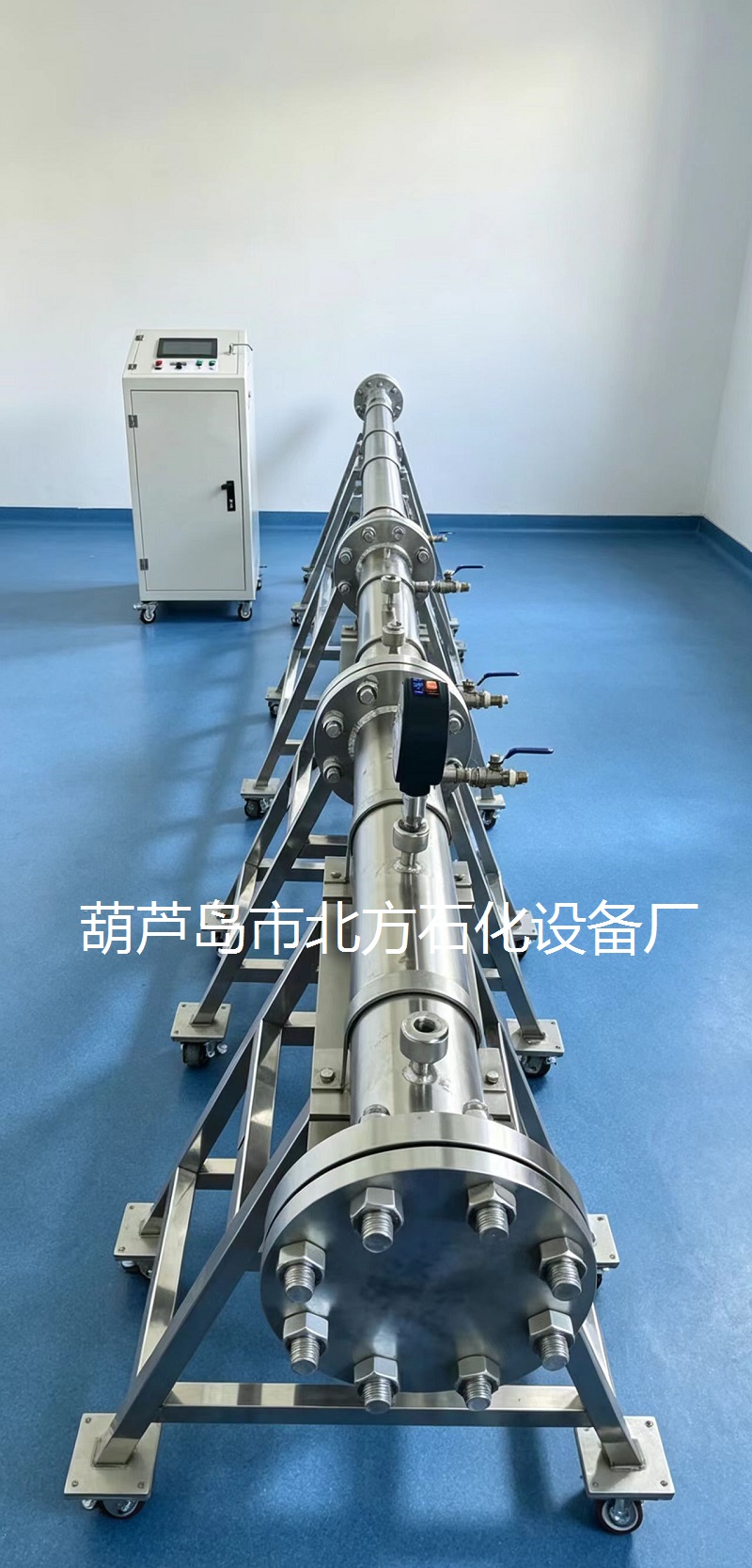

9.5m大型超声速空气动力学激波管

(产品描述)





1、规格:激波管总长9.5m;内径φ100mm

2、高压室段(驱动段)长度:1000mm

3、活动室段:1000mm

4、测试段:7500mm

5、高压室段(驱动段)压力:5MPa

6、材质为:S30408不锈钢;

7、激波管内壁表面抛光精度Ra0.2μm(表面光洁度9级─1000目),激波管内表面光洁、纯净、光滑如镜;

8、测试、实验、试验激波气流为压缩空气或高压隋性气体;

9、高压室段(驱动段)与活动段之间设有夹膜片,膜片可用退火铝膜制成的膜片,可设单夹膜段和双夹膜段;

10、高压室段(驱动段)与活动段有滑动轮轨用于更换夹膜片;

11、各段之间有气体连通器,用阀门控制,调整各段的气体压力差;

12、高压室段(驱动段)与活动段之间设有进气联接口;

13、高压段(驱动段)有电子压力表、手动泄压阀;

14、低压段(测试段)有测速传感器、手动泄压阀;

15、在高压段与活动段之间夹上膜片,当高压段充气量升高到一定气压时膜片破裂,高压气流瞬时冲入测试段形成间断面激波。
