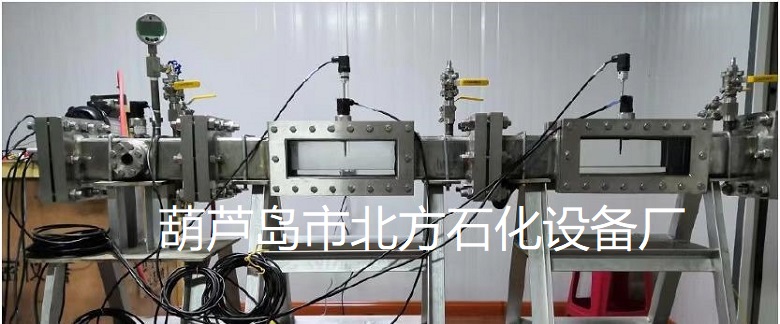

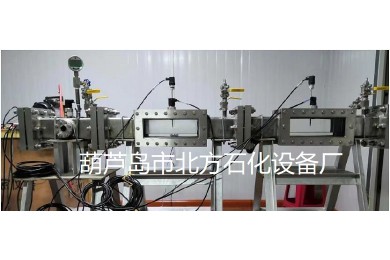

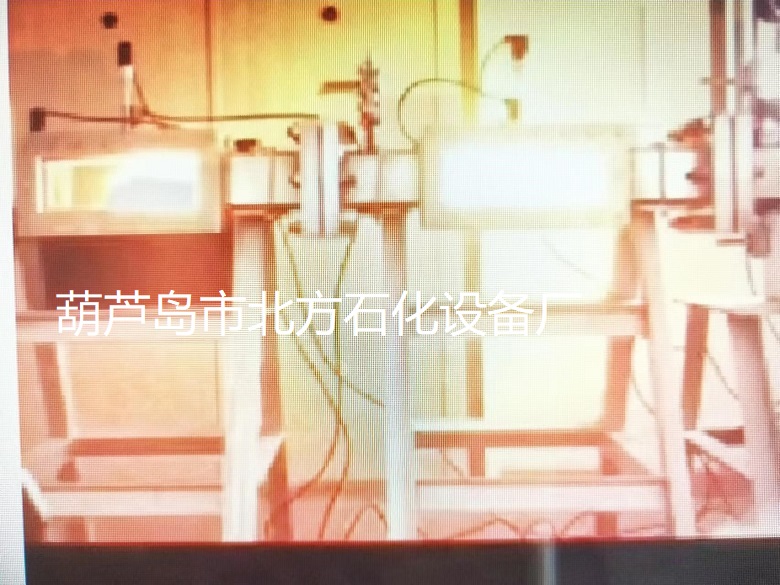

FGSBZ-4M方管式对视大视窗可燃气体燃烧爆炸试验系统

FGSBZ-4M方管式对视大视窗可燃气体燃烧爆炸试验系统

详情介绍







一、对视大视窗可燃气体燃烧爆炸试验装置技术参数

1、规格:总长度3米,燃烧爆炸内腔:100mm×100mm

2、三段组合:两段为对视大视窗口,一段对视小窗口。

3、两段上对视大窗口可视部分为:500mm×100mm,一段上对视小窗可视部分为φ30mm

4、气体燃烧爆炸装置上有进气系统,有压力传感器和温度传感器数据采集系统,有抽真空系统,有点火器,有真空压力表,有安全装置,有气体压力排气口。

5、三段测试段可根据试验要求可自由组合调整位置。

6、气体爆炸极限压力:1.2MPa

7、真空度:0.065MPa

8、可调整任意一段做为驱动段(点火段),驱动段(点火段)与测试段之间可夹膜后进行气体燃烧爆炸试验。

9、三段上整体进行输入气体进行爆炸试验。

10、可进行混合气体爆炸试验。

二、HY180 60J 电火花点火装置

概 述:

60 焦电火花点火装置可快速产生稳定能量的电火花,用于引爆可燃气体或敏感粉尘云.本装置采

用当代先进技术,集机械、电子技术于一体,可提供快速稳定的点火能量。

本装置可由外部设备控制实现同步点火,点火能量可调。

技术指标:

1. 点火方式:连续脉冲回路放电,放电频率 100Hz

2. 点火电压:15 KV

3. 火花能量:160J

4. 电极间距:18mm

5. 反应速度:小于 20ms

6. 环境温度:1535

7. 环境湿度:30%80%RH

8. 电 源:AC220V 50Hz±10% 功率:小于 200W

主要特点:

1、点火电压高, 快速产生连续电火花。

2、点火电极间局部高温,在封闭爆炸容器内不产生气体压力变化。

3、电火花能量高,能可靠引爆可燃气体或敏感粉尘云。

4、光电隔离控制,回路放电,对外部控制设备干扰小。

5、可通过外部控制信号实现与其它设备同步。

三、同步控制及多通道数据采集系统

功能特点:

☆由同步采集控制器和配套的计算机软件组成

☆标准传感器航插接口,实现传感器供电和信号同步采集

通道数据同步高速采集(最多可扩展为 30 通道)

☆具有传感器信号调理功能,实现传感器校准等设置

技术指标:

1、 控制方式:主/从两种工作方式,可无线遥控,实现人机分离

1.1.主工作方式:接收到无线遥控信号后,自动启动同步输出,包括喷尘、延迟点火、外触发等,自动同

步采集 8 个通道数据,并存储 到数据文件,可同时输出同步外触发信号(触发高速相机等外部仪器设备)。

1.2.从工作方式:接收到外触发信号后,自动同步采集 8 个通道数据并存储到数据文件。

1.3.同步触发最小延时:最小延迟时间稳定,且不大于 150us

2、喷尘点火控制系统:具有喷尘后延时点火功能。

2.1 喷尘压力:0-4MPa(表压)

2.1 延迟点火时间:0-5000ms

3、键盘显示:寸彩色电容触摸屏显示

4、数据采集系统:同步采集 8 路信号,自动存储到数据文件,并可将数据转存到 EXCEL

4.1 同步控制及数据采样单元:

4.2 采样间隔: 0.2ms 通道同步采集)。

4.3 输入/输出端口:

4.3.1: 输入端口:个;外部触发输入接口(5V TTL 电平,高电平有效,从工作方式数据采集触发)

4.3.2:输出端口:个,用于同步或延迟启动外部设备

端口 1:即时启动外部喷尘系统(同步控制时间起点)

端口 2:延迟时间 04000ms,用于同步或延迟启动点火系统

点火时间:11000ms

化学点火:(直接驱动)

脉冲点火:(5V TTL 电平输出,高电平有效)

端口 3:延迟时间 04000ms,用于同步或延迟启动外部抑爆系统

端口 4:延迟时间 04000ms,用于同步或延迟启动外部高速相机

4.4 传感器输入口:配置 8 个传感器输入口,每个传感器输入口可对传感器提供 DC24V50mA 供电,并可设置为电压信号或电流信号。

4.5 可选配以下类型爆炸测试传感器

4.5.1 爆炸压力传感器

爆炸压力检测范围: -0.14MPa 分辨率:0.001MPa 精度:0.25%FS

响应时间:小于 1Ms 工作压力:10MPaMAX

4.5.2 高速火焰温度传感器火焰温度检测范围:01200℃ 分辨率:1℃ 精度:0.25%FS

响应时间:小于 1Ms 工作压力:6MPaMAX

4.5.3 高速火焰光电传感器

火焰光检测范围: 0-3000 unit 分辨率:1unit

响应时间:小于 5us 工作压力:6MPaMAX

瞬间耐温:2000

4.6 环境要求

4.6.1 环境温度:1535

4.6.2 环境湿度:30%80%RH

4.7 电 源:AC220V±10 50Hz±2Hz 功 率:小于 500W
