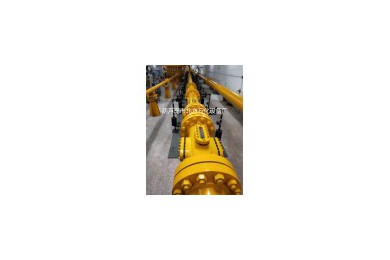

45m气体/液体/粉尘多相爆炸爆轰试验系统

产品描述：

1、爆炸容器管道总长45米，直径φ219，中心水平线距离地面900mm。

2、爆炸容器管道承耐爆炸冲击压力12mpa（瞬时10–80ms）。承耐爆炸高速火焰温度1200℃（瞬时10–80ms）。

3、爆炸物:可燃气体、可燃液体、粉尘。

4、真空度:0.095mpa。

5、4个对视高强度、高透光率、高透明观测窗口，视镜玻璃承耐12mpa爆炸冲击压力，承耐高速火焰温度1200℃，高速摄像、光学试验。

6、爆炸容器管道上安装40套喷洒液雾、粉尘系统，液体、粉尘喷洒到管道内形成液雾、粉尘云即点火爆炸。

7、爆炸容器管道上均布安装46套压力、温度传感器，连接数据采集系统，数采连接电脑采集数据。

8、在管道左端法兰中心部位安装点火电极，电极棒长100mm。电火花点火，点火能量可调。

9、爆炸管道末端连接10m3泄爆罐，泄爆罐耐压力12mpa。安装安全装置。

10、爆炸容器管道中心水平线正背两面安装40套粉尘云、液雾喷射系统，40套粉尘云、液雾喷射系统相互连接通气。

10.1 40套喷射系统可用于粉尘爆炸测试，可用于液体雾化爆炸测试。

10.2可进行气体、粉尘爆炸测试试验。

10.3可进行气体、液雾爆炸测试试验。

10.4可进行气体、液体、粉尘多相综合性爆炸测试试验。

11、喷射粉尘云、液雾、点火自动控制系统。

11.1爆炸容器管道40套喷射粉尘云、液雾系统，连接自动控制柜，自动控制柜连接远程自动控制操作触摸屏，自动控制柜和触摸屏都可以操作调整技术参数和启动喷粉、喷雾点火爆炸功能。

11.2在喷粉、喷雾、点火控制柜按钮上选择就地即在控制柜上操作，选择远程即为远程触摸屏上操作。

11.3触摸屏有线连接控制柜，距离爆炸现场20米地点操作调整技术参数，确认后启动喷粉、喷雾点火爆炸。

11.4在触摸屏上调整确认40套喷粉、喷雾，也可调整确认任意一套、几套或多套喷粉、喷雾系统，可以40套同时对喷，可以正面喷、背面喷，可以任意错位喷、对喷。

11.5在触摸屏上调节点火器点火能量。

11.6喷粉、喷雾开启持续时间调节范围1-6000ms。

11.7喷粉、喷雾后点火器点火前延迟时间调节范围1-5000ms。

11.8点火器点火后持续时间调节范围1-3000ms。

11.9喷粉、喷雾、点火参数选择确定，条件具备，此时按下启动，即进行装置爆炸实际测试试验运行。

12、爆炸容器管道左端法兰中心位置安装点火器点火电极，点火电极棒长度200mm。电火花点火，点火能量可调节。

12.1输入电压：220V±10%，50/60HZ。

12.2点火头耐温：1300℃。

12.3点火频率：4-20次/S（可调）

12.4火花能量：35MJ-100J（可调）

12.5点火时间分为0.5s、1s、2s、3s，按试验需要选择。

13、高速爆炸压力传感器8套，分布安装在爆炸容器管道上。

13.1防光压阻式压力传感器。

13.2量程：0-5MPa。

13.3固有频率：大于400K

13.4特点：耐2000℃瞬态高温，防光干扰设计。

14、高温火焰温度传感器分布安装在爆炸容器管道上。

14.1快响应热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点。

14.2可以直接测量从0℃-1300℃范围内的液体、蒸气、气体介质的流体以及固体表面的温度。

14.3温度范围：0-1300℃，响应时间：微秒级。

15、高速火焰光电传感器分布在爆炸容器管道上。

15.1响应光谱：可见光450nm-980nm

15.2响应时间：≤10μs

15.3输出阻抗：10kΩ

15.4工作电压：4V

15.5信号输出：TTL电平（火焰有、无）

15.6使用温度：瞬时温度可达2000℃

16、同步控制及多通道数据采集系统。

16.1是将动态信号采集、嵌入式总线、网络通讯、模拟信号处理及计算机等多种技术融为一体的现代网络化测试设备，它集信号调理、传感器供电、数据采集、数据存储为一体，通过TCP/IP协议与上位机进行通讯。直接联接应变式传感器、压电式传感器、ICP型传感器，可完成速度、加速度、位移、力、压力、温度等物理量的信号采集。

16.2采用嵌入式网络数据采集方式，可避免计算机软硬件升级带来的问题，有效的延长仪器的使用时间。

16.3通道数：并行8ch；

16.4 A/D分辨率：16Bit；

13.5 采集方式：连续、瞬态

16.6 采样率：200KHz/CH

16.7 存储深度（每通道）：海量（连续写硬盘）256K样点/CH（瞬态）；

16.8 触发方式（瞬态）：手动触发、内触发、外触发、全通道触发；

16.9 滤波器（－3dB）：直通、低通1.5K-100K 程控可调；信号
