粉尘爆炸参数测试系统

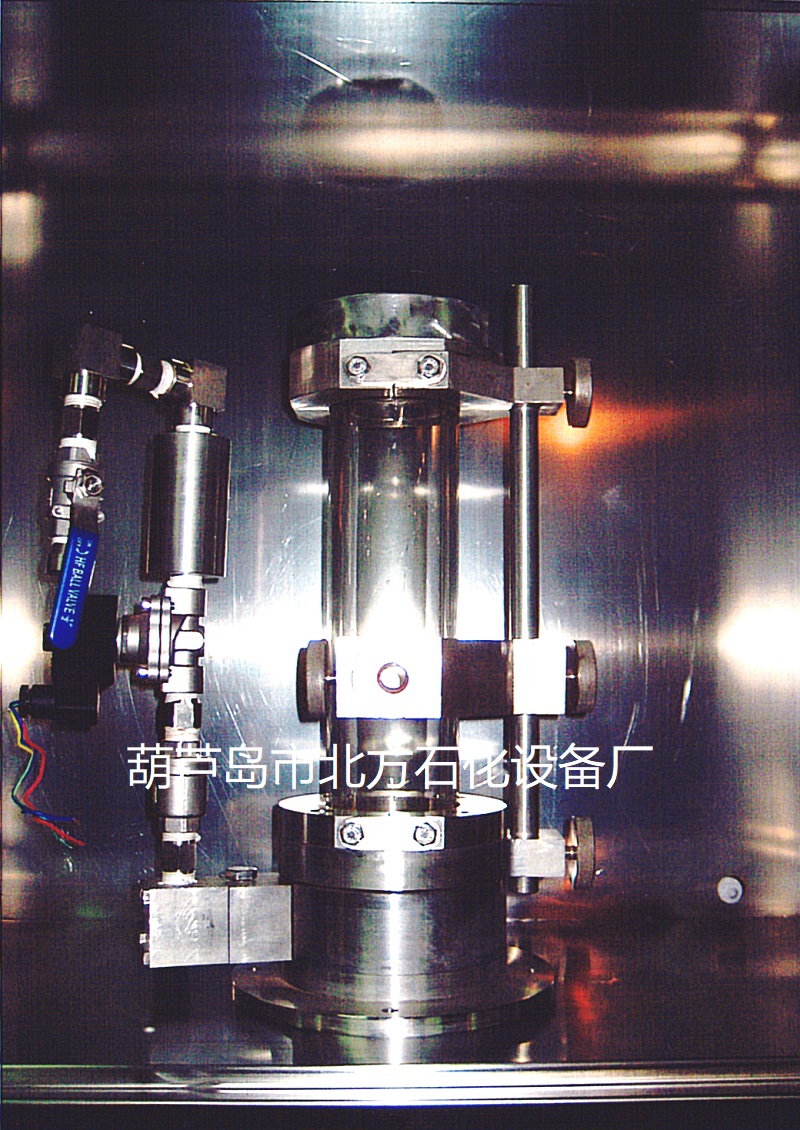

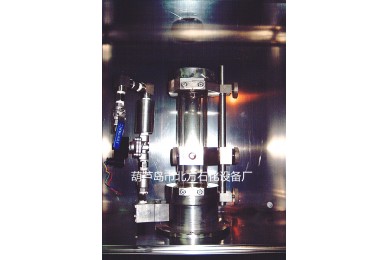

粉尘云最小点火能MIE试验装置(哈特曼管)

粉尘云最小点火能MIE试验装置(哈特曼管)

详情介绍
粉尘云最小点火能MIE试验装置(哈特曼管)
产品描述
1、爆炸管为透明石英玻璃,承耐爆炸冲击极限压力20atm(10–80ms),承耐爆炸火焰温度1200℃(10–80ms)。爆炸玻璃管底部安装喷粉喷雾系统,材质为不锈钢S30408。可调点火器,电火花点火能量可调。4套传感器,同步控制多通道数据采集系统。
2.自动喷粉点火控制系统由控制柜和远程触摸屏组成。
2.1爆炸玻璃管底部安装1套喷粉系统,喷粉系统连接自动控制柜,控制柜连接远程触摸屏,在触摸屏上操作调整技术参数,确认后启动喷粉点火爆炸。
2.2触摸屏可远离爆炸试验现场操作喷粉点火爆炸。
2.3喷粉开启持续时间80ms ,调节范围:1~6000ms  。
2.4喷粉后点火器点火前延时时间50ms ,调节范围:1~5000ms 。
2.5点火器点火后持续时间60ms,调节范围:1~3000ms  。
2.6喷粉点火技术参数选择确定条件具备,此时按下启动,即进行装置爆炸实际测试试验运行。
3、爆炸玻璃管中心位置安装点火器点火电极,电火花点火,点火能量可调节。
3.1输入电压:220V±10%,50/60HZ。
3.2点火头耐温:1300℃。
3.3点火频率:4-20次/S(可调)
3.4火花能量:35MJ-100J(可调)
3.5点火时间分为0.5s、1s、2s、3s,按试验需要选择。
4、高速爆炸压力传感器4套,分布安装在爆炸玻璃管上。
4.1防光压阻式压力传感器。
4.2量程:0-5MPa。
4.3固有频率:大于400K
4.4特点:耐2000℃瞬态高温,防光干扰设计。
5、高温火焰温度传感器4套分布安装在爆炸玻璃管上。
5.1快响应热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点。
5.2可以直接测量从0℃-1300℃范围内的液体、蒸气、气体介质的流体以及固体表面的温度。
5.3温度范围:0-1300℃,响应时间:微秒级。
6、高速火焰光电传感器分布在爆炸玻璃管体上。
6.1响应光谱:可见光450nm-980nm
6.2响应时间:≤10μs
6.3输出阻抗:10kΩ
6.4工作电压:4V
6.5信号输出:TTL电平(火焰有、无)
6.6使用温度:瞬时温度可达2000℃
7、同步控制及多通道数据采集系统。
7.1是将动态信号采集、嵌入式总线、网络通讯、模拟信号处理及计算机等多种技术融为一体的现代网络化测试设备,它集信号调理、传感器供电、数据采集、数据存储为一体,通过TCP/IP协议与上位机进行通讯。直接联接应变式传感器、压电式传感器、ICP型传感器,可完成速度、加速度、位移、力、压力、温度等物理量的信号采集。
7.2采用嵌入式网络数据采集方式,可避免计算机软硬件升级带来的问题,有效的延长仪器的使用时间。
7.3通道数:并行8ch;
7.4A/D分辨率:16Bit;
7.5采集方式:连续、瞬态
7.6采样率:200KHz/CH
7.7存储深度(每通道):海量(连续写硬盘)256K样点/CH(瞬态);
7.8触发方式(瞬态):手动触发、内触发、外触发、全通道触发;
7.9滤波器(-3dB):直通、低通1.5K-100K 程控可调;
7.10信号输入类型:电压V、电荷Q、ICP;
7.11通讯接口:RJ45以太网接口;
7.12桥压2V-8V/5-20mA、恒流4mA/24V;
7.13供电:AC:220V/50Hz;
7.14支持软件:PFM动态信号采集分析软件
7.15      DAP瞬变信号采集软件
