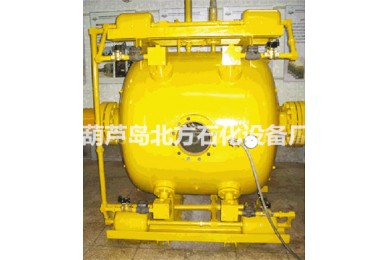

1m3罐粉尘、液雾爆炸极限特性测试系统

产品描述

1、爆炸容器罐规格1m3

2、爆炸冲击极限压力5MPa,瞬时10-80ms

3、爆炸高速火焰温度1200℃,瞬时10-80ms

4、容器罐上部安装输气、排气、抽真空管路,连接真空泵,抽真空度0.065MPa

5、爆炸容器罐体中心水平线中心位置正背面安装两个对视观测窗口。

5.1采用高强度钢化玻璃做为观测窗口视镜。

5.2观测窗口视镜承耐爆炸冲击压力5MPa

5.3窗口视镜玻璃承耐爆炸高速火焰温度1200℃。

5.4观测窗口可视部份φ250mm

5.5具有高透光率,较高透明度,进行光学试验,高速摄像。

6爆炸容器罐体上方安装爆破片安全装置。爆破片整定压力5MPa,爆炸冲击压力超过5MPa。爆破片自动破裂泄压,消除安全隐患,排除安全事故,确保试验人员安全。

7、爆炸容器罐体上方、下方、正、背面各安装4套粉尘云、液雾喷射系统,8套粉尘云、液雾喷射系统相互连接通气。

7.1 8套喷射系统可用于粉尘爆炸测试,可用于液体雾化爆炸测试。

7.2可进行气体、粉尘爆炸测试试验。

7.3可进行气体、液雾爆炸测试试验。

7.4可进行气体、液体、粉尘多相综合性爆炸测试试验。

8、喷射粉尘云、液雾、点火自动控制系统。

8.1爆炸容器罐上方、下方、正、背面安装8套喷射粉尘云、液雾系统,连接自动控制柜,自动控制柜连接远程自动控制操作触摸屏,自动控制柜和触摸屏都可以操作调整技术参数和启动喷粉、喷雾点火爆炸功能。

8.2在喷粉、喷雾、点火控制柜按钮上选择就地即在控制柜上操作,选择远程即为远程触摸屏上操作。

8.3触摸屏有线连接控制柜,距离爆炸现场20米地点操作调整技术参数,确认后启动喷粉、喷雾点火爆炸。

8.4在触摸屏上调整确认8套喷粉、喷雾,也可调整确认任意一套或几套喷粉、喷雾系统,可以8套同时对喷,可以正面喷、背面喷,可以任意错位喷、对喷。

8.5在触摸屏上调节点火器点火能量。

8.6喷粉、喷雾开启持续时间调节范围1-6000ms

8.7喷粉、喷雾后点火器点火前延迟时间调节范围1-5000ms

8.8点火器点火后持续时间调节范围1-3000ms

8.9喷粉、喷雾、点火参数选择确定,条件具备,此时按下启动,即进行装置爆炸实际测试试验运行。

9、爆炸容器罐体上部中心位置安装点火器点火电极,点火电极棒长度200mm。电火花点火,点火能量可调节。

9.1输入电压:220V±10%50/60HZ

9.2点火头耐温:1300℃。

9.3点火频率:4-20/S(可调)

9.4火花能量:35MJ-100J(可调)

9.5点火时间分为0.5s1s2s3s,按试验需要选择。

10、高速爆炸压力传感器8套,分布安装在爆炸容器罐体上。

10.1防光压阻式压力传感器。

10.2量程:0-5MPa

10.3固有频率:大于400K

10.4特点:耐2000℃瞬态高温,防光干扰设计。

11、高温火焰温度传感器分布安装在爆炸容器罐上。

11.1快响应热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点。

11.2可以直接测量从0-1300℃范围内的液体、蒸气、气体介质的流体以及固体表面的温度。

11.3温度范围:0-1300℃,响应时间:微秒级。

12、高速火焰光电传感器分布在爆炸容器罐体上。

12.1响应光谱:可见光450nm-980nm

12.2响应时间:≤10μs

12.3输出阻抗:10kΩ

12.4工作电压:4V

12.5信号输出:TTL电平(火焰有、无)

12.6使用温度:瞬时温度可达2000

13、同步控制及多通道数据采集系统。

是将动态信号采集、嵌入式总线、网络通讯、模拟信号处理及计算机等多种技术融为一体的现代网络化测试设备,它集信号调理、传感器供电、数据采集、数据存储为一体,通过TCP/IP协议与上位机进行通讯。直接联接应变式传感器、压电式传感器、ICP型传感器,可完成速度、加速度、位移、力、压力、温度等物理量的信号采集。

采用嵌入式网络数据采集方式,可避免计算机软硬件升级带来的问题,有效的延长仪器的使用时间。

Ø 通道数:并行8ch

Ø A/D分辨率:16Bit

Ø 采集方式:连续、瞬态

Ø 采样率:200KHz/CH

Ø 存储深度(每通道):海量(连续写硬盘)   256K样点/CH(瞬态);

Ø 触发方式(瞬态):手动触发、内触发、外触发、全通道触发;

Ø 滤波器(-3dB):直通、低通1.5K-100K 程控可调;

Ø 信号输入类型:电压V、电荷QICP

Ø 通讯接口:RJ45以太网接口;

Ø 桥压2V-8V/5-20mA、恒流4mA/24V

Ø 供电:AC220V/50Hz

Ø 支持软件:PFM动态信号采集分析软件

DAP瞬变信号采集软件
