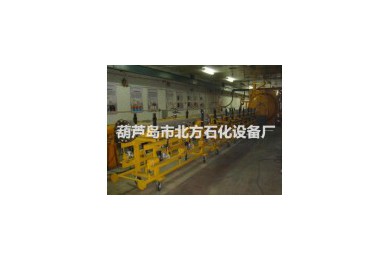

11m激波管气体、液雾、粉尘、爆炸测试系统

产品描述

1、爆炸激波管总长11.3米，直接φ168mm,材质:不锈钢s30408。爆炸冲击极限压力10mpa，爆炸高速火焰温度极限1200℃。激波管内表面精密抛光02um，光亮由镜面，消减爆炸冲击激波摩擦阻力，仿真空间爆炸激波试验，并减少爆炸黑灰、化合物粘挂激波管内表面，能够很方便容易清理激波管内表面上的黑灰、化合物，减轻了爆炸黑灰、化合物对爆炸激波试验效果的影响。

2、爆炸激波管由1个驱动段，4个测试段、1个光测段组成。驱动段与测试段之间进行夹爆破片膜，驱动段爆炸高压冲击气流破膜形成激波气流。

2.1驱动段长3米，正背两面中心水平线上均布安装6套粉尘液雾喷洒系统，在驱动段上部均布安装6套传感器，并安装3路进气排气抽真空管路，真空度0.95mpa。在驱动段左端面安装点火器点火电极，点火棒100mm。

2.2 4个爆炸测试段，每段长度2米，每段正背两面中心水平线上均布安装4套粉尘液雾喷洒系统，每个测试段上部均布3套传感器。

2.3 1个光测段长度300mm，中心水平线上正背两面对视安装两套光测窗口，光测窗口可视部分40mm*150mm，光测窗口视镜玻璃承耐爆炸冲击压力10mpa，承耐爆炸高速火焰温度1200℃，高强视镜玻璃透光率高，进行高速摄像和光学试验。

2.5试验爆炸物:可燃气体、可燃液体、粉尘、铝粉、煤粉等。

2.6爆炸激波管可整体组合进行综合试验，可分段任意组合进行综合试验。

3、爆炸激波管中心水平线正背两面安装22套粉尘云、液雾喷射系统，22套粉尘云、液雾喷射系统相互连接通气。

3.1 22套喷射系统可用于粉尘爆炸测试，可用于液体雾化爆炸测试。

3.2可进行气体、粉尘爆炸测试试验。

3.3可进行气体、液雾爆炸测试试验。

3.4可进行气体、液体、粉尘多相综合性爆炸测试试验。

4、喷射粉尘云、液雾、点火自动控制系统。

4.1爆炸激波管22套喷射粉尘云、液雾系统，连接自动控制柜，自动控制柜连接远程自动控制操作触摸屏，自动控制柜和触摸屏都可以操作调整技术参数和启动喷粉、喷雾点火爆炸功能。

4.2在喷粉、喷雾、点火控制柜按钮上选择就地即在控制柜上操作，选择远程即为远程触摸屏上操作。

4.3触摸屏有线连接控制柜，距离爆炸现场20米地点操作调整技术参数，确认后启动喷粉、喷雾点火爆炸。

4.4在触摸屏上调整确认22套喷粉、喷雾，也可调整确认任意一套、几套或多套喷粉、喷雾系统，可以22套同时对喷，可以正面喷、背面喷，可以任意错位喷、对喷。

4.5在触摸屏上调节点火器点火能量。

4.6喷粉、喷雾开启持续时间调节范围1-6000ms。

4.7喷粉、喷雾后点火器点火前延迟时间调节范围1-5000ms。

4.8点火器点火后持续时间调节范围1-3000ms。

4.9喷粉、喷雾、点火参数选择确定，条件具备，此时按下启动，即进行装置爆炸实际测试试验运行。

5、爆炸激波管左端中心位置安装点火器点火电极，点火电极棒长度200mm。电火花点火，点火能量可调节。

5.1输入电压：220V±10%，50/60HZ。

5.2点火头耐温：1300℃。

5.3点火频率：4-20次/S（可调）

5.4火花能量：35MJ-100J（可调）

5.5点火时间分为0.5s、1s、2s、3s，按试验需要选择。

6、高速爆炸压力传感器，分布安装在爆炸激波管上。

6.1防光压阻式压力传感器。

6.2量程：0-5MPa。

6.3固有频率：大于400K

6.4特点：耐2000℃瞬态高温，防光干扰设计。

7、高温火焰温度传感器分布安装在爆炸激波管上。

7.1快响应热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点。

7.2可以直接测量从0℃-1300℃范围内的液体、蒸气、气体介质的流体以及固体表面的温度。

7.3温度范围：0-1300℃，响应时间：微秒级。

8、高速火焰光电传感器分布在爆炸激波管上。

8.1响应光谱：可见光450nm-980nm

8.2响应时间：≤10μs

8.3输出阻抗：10kΩ

8.4工作电压：4V

8.5信号输出：TTL电平（火焰有、无）

8.6使用温度：瞬时温度可达2000℃

9、同步控制及多通道数据采集系统。

9.1是将动态信号采集、嵌入式总线、网络通讯、模拟信号处理及计算机等多种技术融为一体的现代网络化测试设备，它集信号调理、传感器供电、数据采集、数据存储为一体，通过TCP/IP协议与上位机进行通讯。直接联接应变式传感器、压电式传感器、ICP型传感器，可完成速度、加速度、位移、力、压力、温度等物理量的信号采集。

9.2采用嵌入式网络数据采集方式，可避免计算机软硬件升级带来的问题，有效的延长仪器的使用时间。

9.3通道数：并行8ch；

9.4 A/D分辨率：16Bit；

9.5 采集方式：连续、瞬态

9.6 采样率：200KHz/CH

9.7 存储深度（每通道）：海量（连续写硬盘）256K样点/CH（瞬态）；

9.8 触发方式（瞬态）：手动触发、内触发、外触发、全通道触发；

9.9 滤波器（－3dB）：直通、低通1.5K-100K 程控可调；信号输入类型：电压V、电荷Q、ICP；

9.10通讯接口：RJ45以太网接口；

9.11桥压2V-8V/5-20mA、恒流4mA/24V；

9.12供电：AC：220V/50Hz；

9.13支持软件：PFM动态信号采集分析软件

9.14DAP瞬变信号采集软件
