一、技术参数

1、液雾高瞬态物理场燃烧爆炸激波管实验系统。

2、液雾爆炸性能和燃爆极限实验。

3、高瞬态燃烧爆炸实验对喷液雾气动输送系统。

4、实现燃烧爆炸过程的光学实验和图像采集。

5、实现传感器数据采集。

6、点火电极装置。

7、液雾高瞬态燃烧爆炸实验装置活动支座和保护装置，实现装置和仪器的支持和保护。

二、产品描述

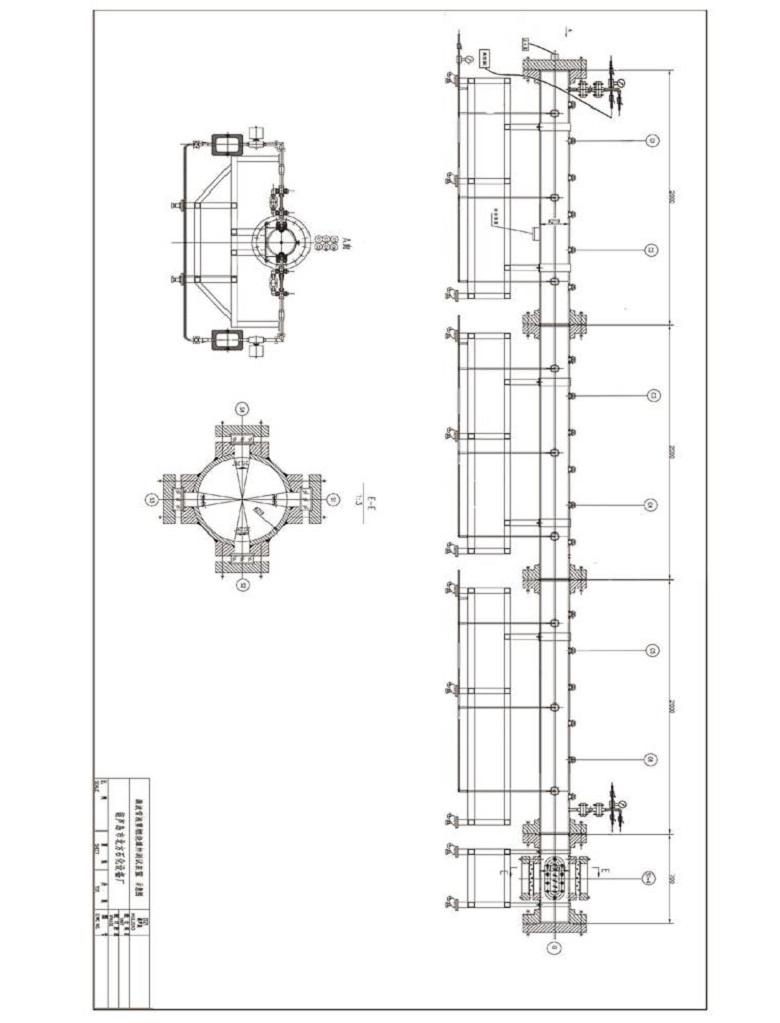

1、规格：φ219×6700mm

2、材质：不锈钢S30408

3、激波管爆炸极限压力：10MPa

4、真空度：0.065MPa

5、激波管内壁表面进行精密抛光，抛光精度 Ra0.2μm，激波管内壁光洁、光滑如镜，非常适宜液雾自然飘洒扬落真空管内爆炸形成冲击激波。

6、激波管总长度 6700mm，其中一段为点火段长度 2000mm， 其中两段为测试段，每一测试段分别为 2000mm，其中一段为观测窗口段为 700mm。

7、点火段与测试段设有传感器，每一段设有 2 个传感器。

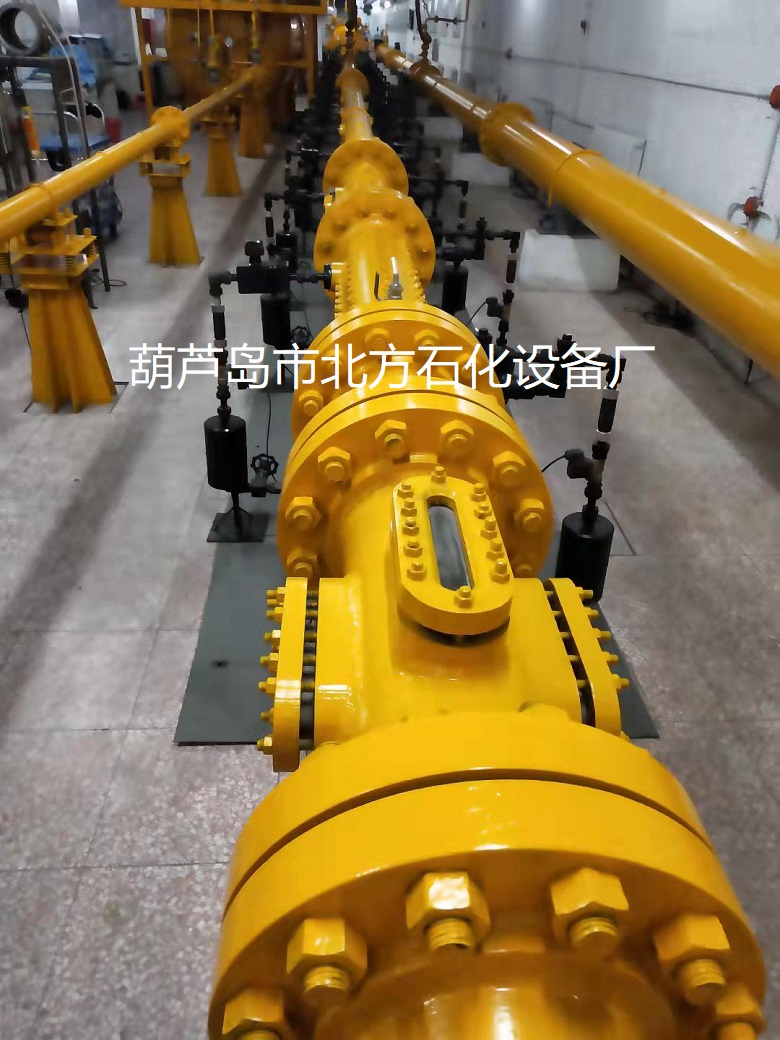

8、观测段上设有一组水平对视观测光学玻璃视窗。

9、点火段和测试段设有抽真空、排气压管路，并配有真空泵。

10、点火段和测试段每段正面、背面各安装 3 组液雾喷洒系统，

总计 18 组液雾喷洒系统。可进行液雾对喷洒、错位喷洒、单面喷洒。

11、激波管点火段设有点火电极联接点火器。

12、激波管配有三套压力传感器，三套温度传感器联接数据采集器。

13、激波管点火段设有安全装置。

14、激波管每个试验段配有活动底座，材质为不锈钢方管，并具有进行水平调节功能，可进行激波管移动，并满足设备平衡配重。
