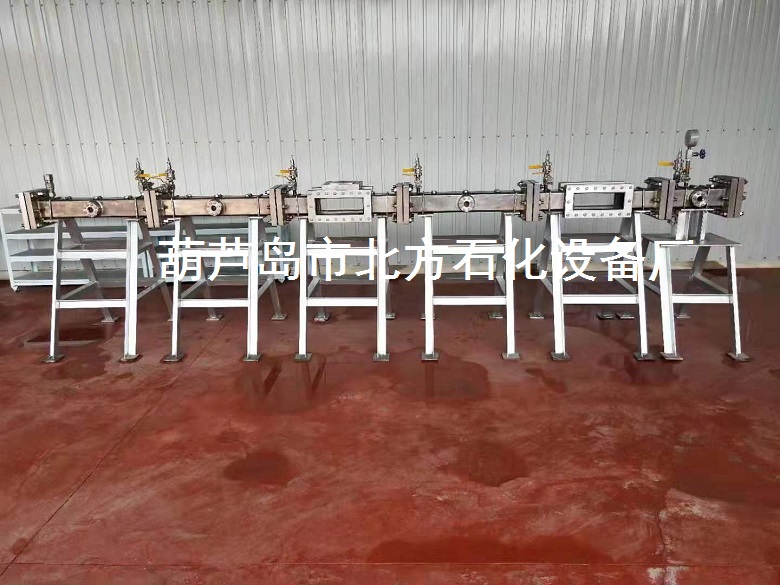

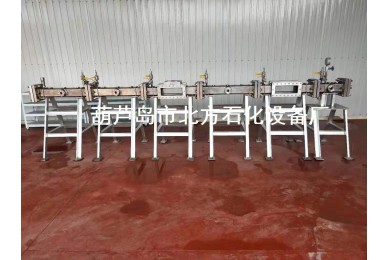

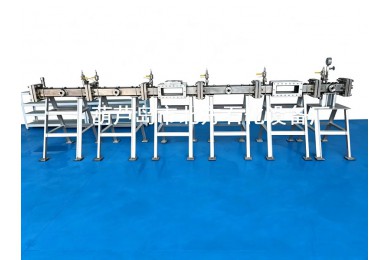

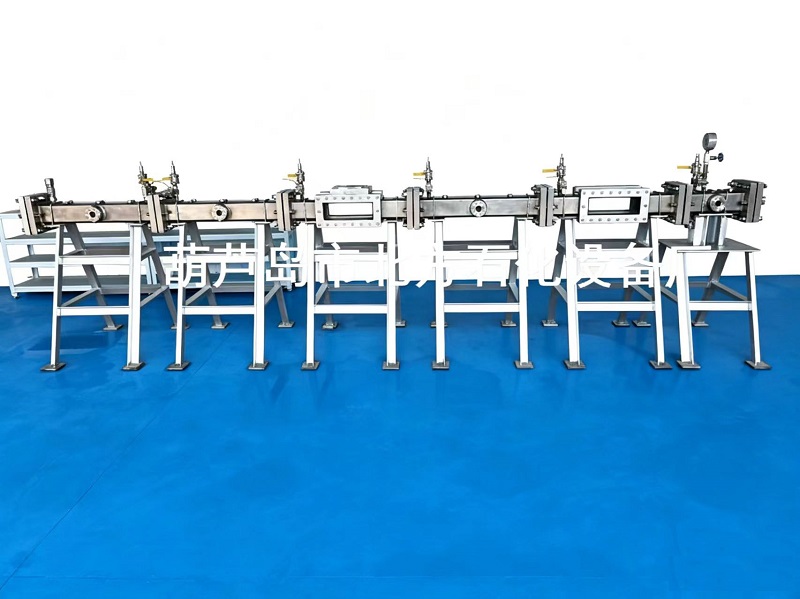

方管式气体冲击试验激波管

方管式气体冲击试验激波管

详情介绍

产品描述:

1、规格:总长5.6米,内径100mm×100mm

2、六段组合:第一段为驱动段(高压段),5段为测试段;

3、驱动段:有进气管路,将高压气体输入驱动段,有2个压力传感器联接口;

4、驱动段与测试段之间有夹膜片,膜片可用退火铝膜制成的;

5、测试段由五段组成,可自由组合几个测试段,有两个测试段有对视测试窗口,用于光学测试,每个测试段上有3个气体压力传感和3个测速传感器;

6、驱动段气体压力:3MPa

7、真空度:0.065MPa

8、激波管内表面抛光精度Ra0.2μm(表面光洁度9级─1000目),激波管内表面光洁、纯净、光滑如镜;

9、在驱动段与测试段之间夹上膜片,当驱动段充气量升高到一定气压时膜片破裂,高压气流瞬时冲入测试段形成间断面激波。
