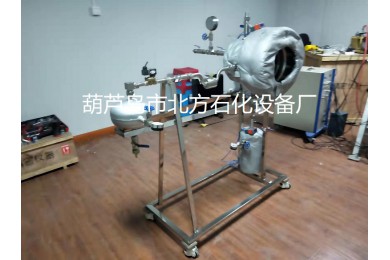

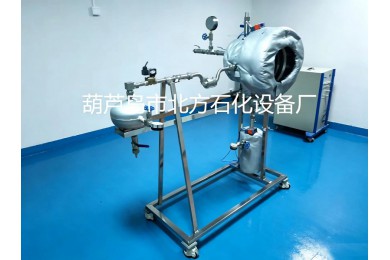

湿度可调的可燃气体爆炸特性测试装置

产品描述

测试装置由爆炸容器系统、加湿系统、配气系统、点火控制系统、

数据采集系统五部分构成。

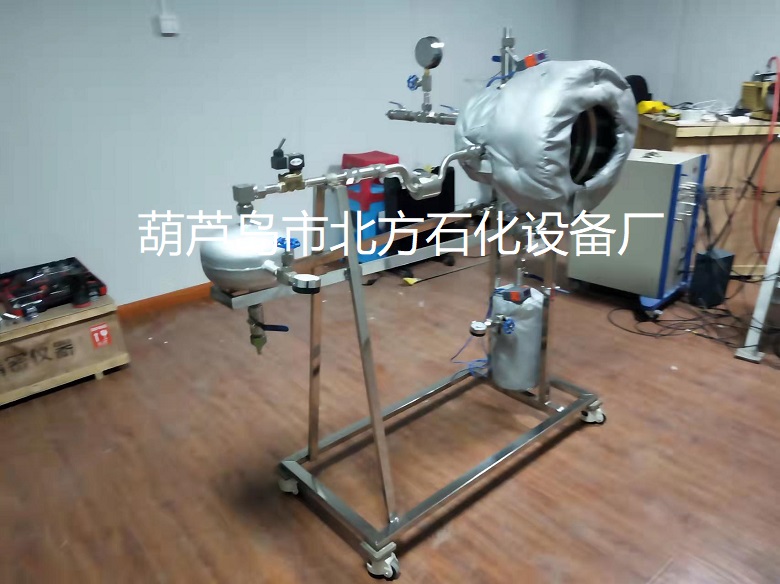

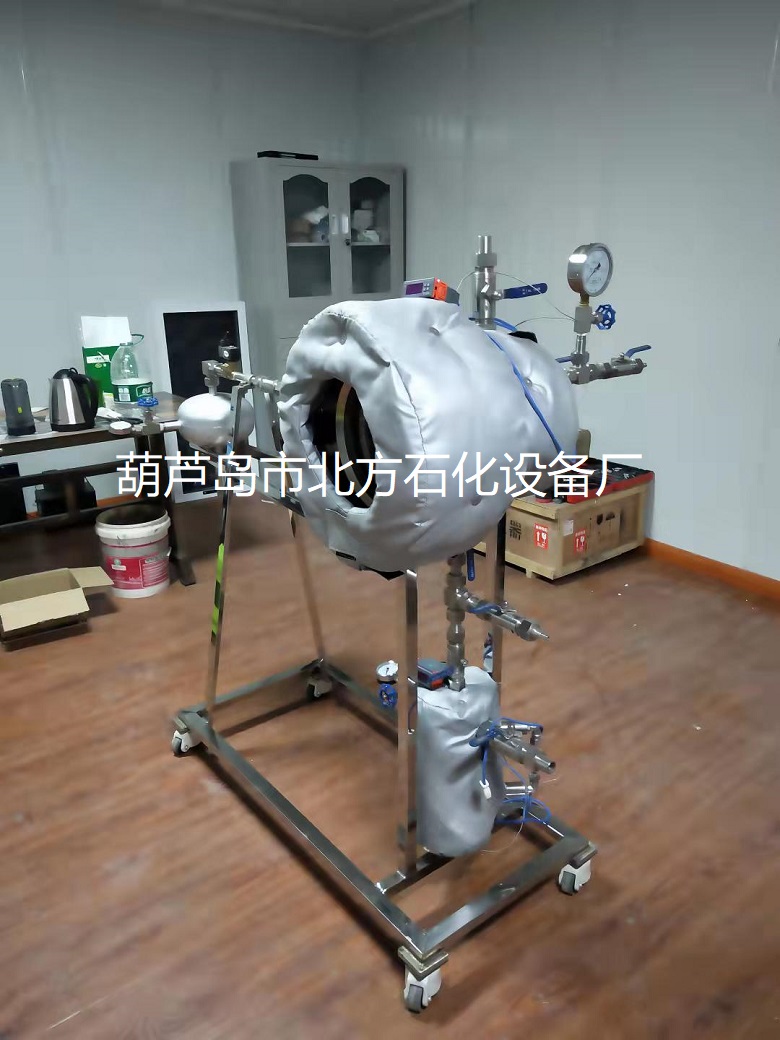

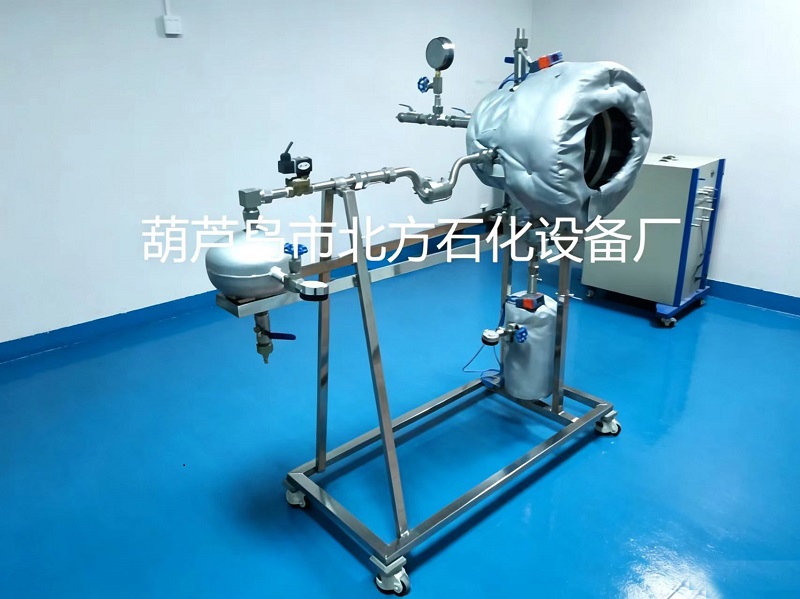

爆炸容器系统由爆炸腔构成,爆炸腔外形为圆柱形简体,承压不低于2MPa,简体直径为23.35cm,长为23.35cm。在爆炸腔筒体顶部安装有压力表用于抽真空和配气时观察爆炸腔内压力、阀门1用于连接湿度控制仪、湿度控制仪用于监测爆炸腔内初始湿度、压力传感器用于监测爆炸腔内爆炸压力、温度传感器压力用于监测爆炸腔内爆炸温度,在筒体底部安装有蒸气入口使水蒸气进入到爆炸腔内,在筒体左侧安装有点火杆用于点燃爆炸腔内可燃气体、阀门2用于控制可燃气体进入爆炸腔、阀门3用于控制真空泵抽真空,在筒体右侧安装有透明防爆玻璃用于高速摄像机拍摄爆炸火焰图像。

加湿系统是由阀门1、湿度控制仪、蒸气入口、水箱、阀门4、加湿容器、加热套、阀门5、加热控制系统、计算机构成,通过阀门1、湿度控制仪、加热控制系统和计算机用于监测和控制爆炸腔内的初始湿度,阀门4控制水箱内的水进入加湿容器,阀门5控制加热套加热加湿容器形成的水蒸气经蒸气入口进入到爆炸腔内。

配气系统由压力表、阀门2、可燃气体气瓶、阀门3、真空泵构成,配气时借助真空泵抽真空,通过阀门3控制爆炸腔内初始压力,基于分压法由阀门2控制可燃气体气瓶的进气量,使压力表数值达到预定压力值。

点火控制系统由点火杆、计算机、点火系统构成,通过高压放电点火击穿空气产生火花点燃爆炸腔内可燃气体。

数据采集系统由阀门1、湿度控制仪、压力传感器、温度传感器、高速摄像机、加热控制系统、计算机、压力温度采集系统、火焰采集系统构成,其中通过阀门1、湿度控制仪、加热控制系统、计算机采集爆炸腔内初始湿度数据,通过压力传感器,温度传感器、计算机、压力温度采集系统采集爆炸压力和温度数据,通过高速摄像机、计算机、火焰采集系统采集可燃气体爆炸过程中的火焰图像。
