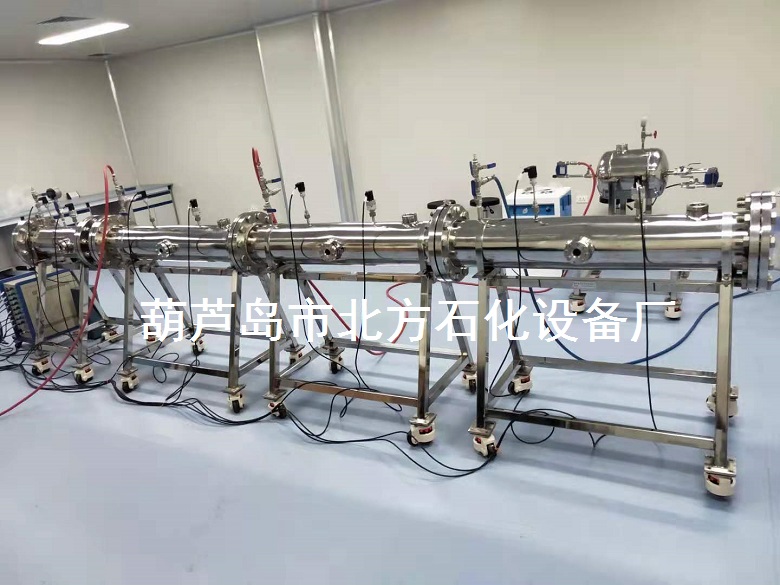

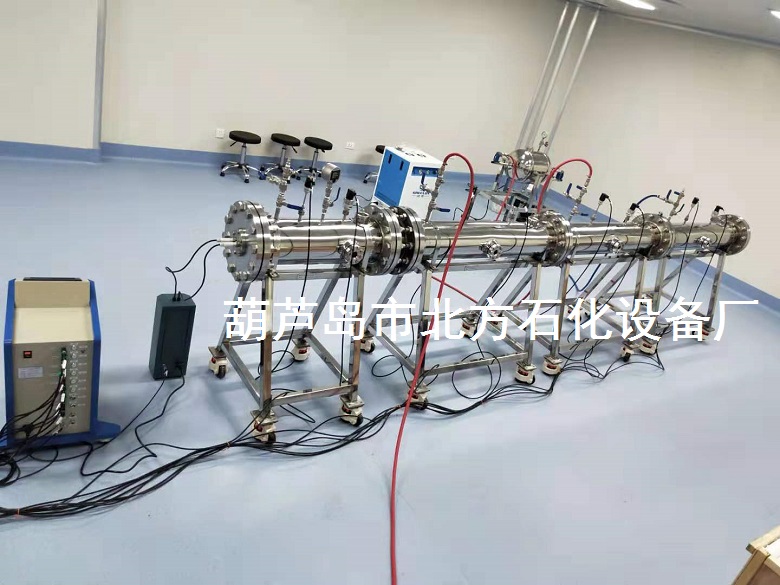

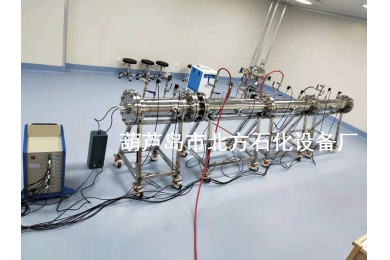

激波管气体爆炸生物杀伤实验系统

产品描述



一、爆炸装置由三大部份组成:(一)激波管气体爆炸测试装置;(二)供气部份;(三)活动水平调节支座;材质匀为不锈钢;

(一)激波管气体爆炸测试装置由以下部件组成:

激波管主体由气室段(点火段)、双夹膜段、测试段组成,主体长度4450mm,激波管直径φ219

1、气室段(点火段)规格为φ219×700mm一段,这段主要是用来点火燃烧爆炸。由进气管路、点火器、测试观察窗口、抽真空系统、真空压力表组成。

1)进气管路由流量计、阀门、不锈钢管线和胶管线组成。

流量计用途是用来观察、计量、计算气体进入激波管里的流量多少;

阀门用途是开启后气体进入激波管内,关闭后断绝气体进入,同时具有安全保证性。

2)点火器是用来点火燃烧气体爆炸的,可远距离操作点火。

3)观测窗口是用来观测、记录、摄像爆炸瞬态冲击波气流的生成、走向、衰落的过程。

4)抽真空系统是由真空泵、阀门、管路组成,是用于激波管内抽真空。

5)真空压力表是用于观察、记录真空度和压力等级。

2、双夹膜段:规格φ219×150mm,测试时可根据实验需要使用双夹膜还是单夹膜,还是不需夹膜,可灵活使用。一般采用塑料薄膜即可。

3、测试段分为三段,每段规格为φ219×1200mm,测试段是用于爆炸冲击力杀伤生物实验段,可根据需要组合一段、二段或三段;可将实验生物放置管内;激波管爆炸后可观测和记录生物被杀伤情况(即杀伤力情况);测试段由进气口、气体采集口、传感器、观测窗口、爆破片、法兰盖组成。

1)气进口和气体采集是使用一个管口,由阀门和短管路组成;当测试段需要输入可燃气体时可由此进气口输入,输入量达到后关闭阀门;当需要采集激波管内气体时可开启此管口阀门采集即可。

2)传感器是安装在激波管上采集记录爆炸过程中的气体冲击极限压力和爆炸过程中的燃烧温度。

3)爆破片:当激波管内压力超过爆破片整定的压力后自动爆破泄压,保持激波管的安全状态。

4)法兰盖打开后可用于放置实验生物;也可用于清理激波管内尘物。

(二)供气部份是由甲烷气瓶、空气缸瓶、混合罐、甲烷流量计、空气流量计。

1、甲烷气瓶是甲烷气源,空气缸瓶是空气气源。

2、混气罐是甲烷气体和空气的混气装置。

甲烷气体由气源缸瓶通过甲烷气体流量计进入混气罐;空气是由静音空压机输出压缩空气或是空气缸瓶输出空气,通过空气流量计进入混气罐,甲烷气体和空气气体通过一定比例进入到混气罐内进行混气。混气完成后由混气罐内输出混合气体,通过流量计输入到激波管内,混气罐安装爆破片和压力表。并安装活动水平调节支座。

3、静音空压机是提供压缩空气的设备。

(三)活动水平调节支座共计4/套,材料为不锈钢方管制做,不易被空气腐蚀;每台支座底端安装活动可调水平高低的脚轮。并可使激波管互换调整使用。
