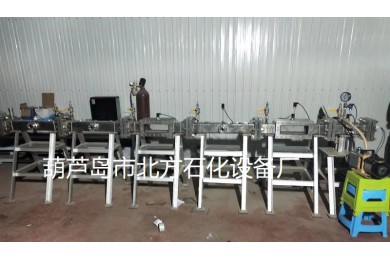

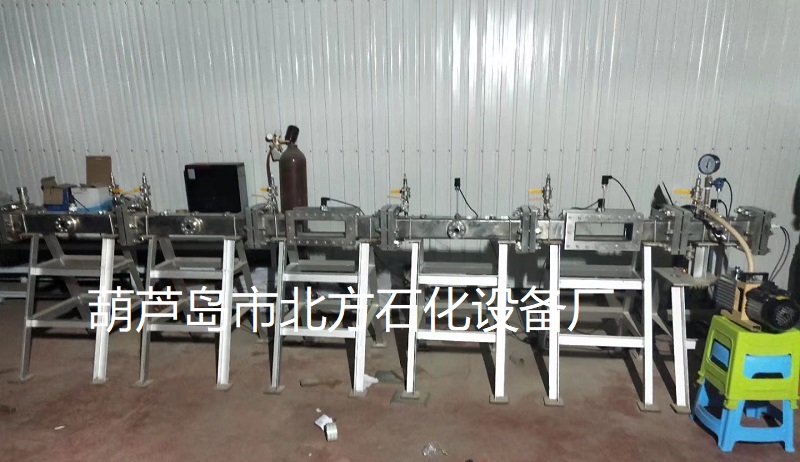

方管式可燃气体爆炸极限试验测试系统

产品描述

1、可燃气体爆炸容器方管规格：总长度4.5米，其中一个驱动段长400mm,5个测试段，每个测试段长800mm,爆炸容器管内腔100mm×100mm；

2、六段组合：第一段为驱动段（点火段），5段测试段，可移动、拆卸重新组合试验模式进行爆炸参数测试。

3、驱动段：安装进气管路将气体输入驱动段，在驱动段底部安装进水和排水管路。安装电子数字真空压力表。在驱动段的水平线中间部位安装一个对视观测窗口，可视部分φ30mm。安装两个传感器，在爆炸管道左端面法兰中间部位安装点火器电火电极杆，电极杆长100mm。

4、测试段：由五段组成，可自由组合，每个测试段都有进气管路将气体输入测试段，每个测试段水平线中间部位安装对视观测窗口，观测窗口可视部分φ30mm,每个测试段上安装3个传感器。，

5、爆炸容器管道内腔气体爆炸冲击压力：3Mpa（瞬时），高速火焰温度1200℃(瞬时。)6、真空度：0.065Mpa。

7、测试观察窗口：驱动段中心水平线上有两个对视窗口φ30mm，三个测试段每一段中心水平线上有两个对视窗口φ30mm，两个测试段每一段中心水平线上有两个对视窗口长300mm，宽100mm可视范围；

8、驱动段与测试段之间夹爆破膜后进行可燃气体爆炸测试；可根据要求定制双夹爆破膜，进行双爆破膜爆炸参数测试。

9、驱动段与测试段整体输入可燃气体进行爆炸参数测试。

10、通过进水管路输进爆炸管道内一定比例、一定量的水后，管道内水中进行可燃气体爆炸参数测试试验。模仿地下水道中产生的沼气及其他可燃气体燃烧爆炸特性和爆炸危害性，进行燃烧爆炸参数测试试验。

11、爆炸容器管道材质为不锈钢s30408，容器管道内表面精密抛光精度0.2um，光滑如镜。消减管道内表面爆炸冲击波摩擦阻力，使得管道内如仿真空间爆炸激波试验。

12、爆炸容器管道驱动段底部安装爆破片安全装置，爆破片装置整定压力3ma，爆炸冲击压力超过3mpa爆破片自动破裂，确保试验在3mpa内进行爆炸试验测试。

13、多组分混合系统是为爆炸容器管道预混气配气一套混气系统，由混气罐、连接气源供气管路、连接混气后为爆炸容器管道输送混合气体管路、内循环混气系统，安装一路氮气管路。

    预混气罐容积20L，材质为不锈钢，承耐压力3mpa，真空度0.065mpa 。有真空压力表 ，有安全装置。

    三路气源管路连接预混罐，两路为可燃气体气源管路前端安装调节阀及流量计，一路为空气进气管路前端安装调节阀及流量计。

    混气输送管路连接爆炸容器管道，安装流量计、电磁阀、单向阀、阻火器。采用电磁阀控制气体流量。

    预混罐安装一套内循环混气系统，管路上安装自动循环系统进行内循环混气，多种气体经过内循环混气可使多种混合均匀，达到均匀的混合气体输送给爆炸容器管道进行爆炸参数测试。

    预混罐上安装一套氮气管路，进行对混气罐、管路的氮气置换清洗。

14、爆炸容器管道上部中心位置安装点火器点火电极，电火花点火，点火能量可调节。无线遥控器电火。

     输入电压：220V±10%，50/60HZ。

     点火头耐温：1300℃。

     点火频率：4-20次/S（可调）

     火花能量：35MJ-100J（可调）

     点火时间分为0.5s、1s、2s、3s，按试验需要选择。

15、高速爆炸压力传感器4套，分布安装在爆炸容器管道上。

     防光压阻式压力传感器。

     量程：0-5MPa。

     固有频率：大于400K

     特点：耐2000℃瞬态高温，防光干扰设计。

16、高温火焰温度传感器4套分布安装在爆炸容器管道上。

     快响应热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点。

     可以直接测量从0℃-1300℃范围内的液体、蒸气、气体介质的流体以及固体表面的温度。

     温度范围：0-1300℃，响应时间：微秒级。

17、高速火焰光电传感器分布在爆炸容器管道上。

      响应光谱：可见光450nm-980nm

  响应时间：≤10μs

     输出阻抗：10kΩ

     工作电压：4V

      信号输出：TTL电平（火焰有、无）

      使用温度：瞬时温度可达2000℃

18、同步控制及多通道数据采集系统。

是将动态信号采集、嵌入式总线、网络通讯、模拟信号处理及计算机等多种技术融为一体的现代网络化测试设备，它集信号调理、传感器供电、数据采集、数据存储为一体，通过TCP/IP协议与上位机进行通讯。直接联接应变式传感器、压电式传感器、ICP型传感器，可完成速度、加速度、位移、力、压力、温度等物理量的信号采集。

采用嵌入式网络数据采集方式，可避免计算机软硬件升级带来的问题，有效的延长仪器的使用时间。

  通道数：并行8ch；

  A/D分辨率：16Bit；

  采集方式：连续、瞬态

  采样率：200KHz/CH

  存储深度（每通道）：海量（连续写硬盘）256K样点/CH（瞬态）；

  触发方式（瞬态）：手动触发、内触发、外触发、全通道触发；

  滤波器（－3dB）：直通、低通1.5K-100K 程控可调；

  信号输入类型：电压V、电荷Q、ICP；

  通讯接口：RJ45以太网接口；

  桥压2V-8V/5-20mA、恒流4mA/24V；

  供电：AC：220V/50Hz；

  支持软件：PFM动态信号采集分析软件

  DAP瞬变信号采集软件
