激波管风洞

激波管风洞

详情介绍

产品描述:

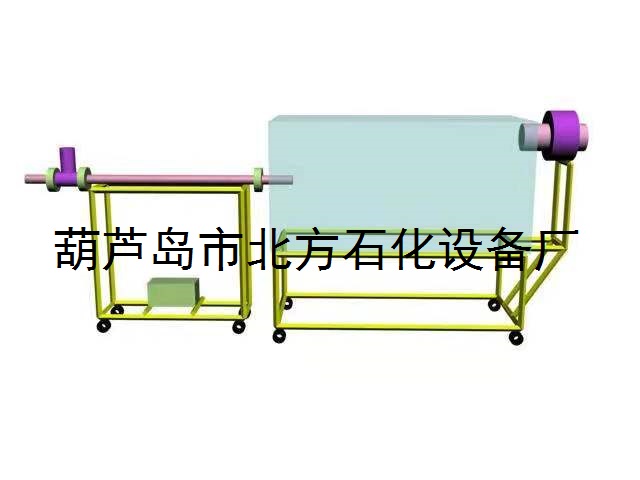

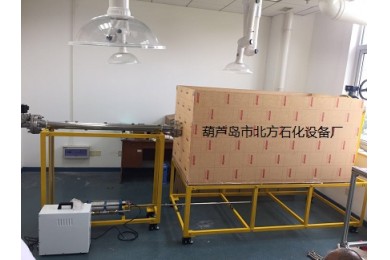

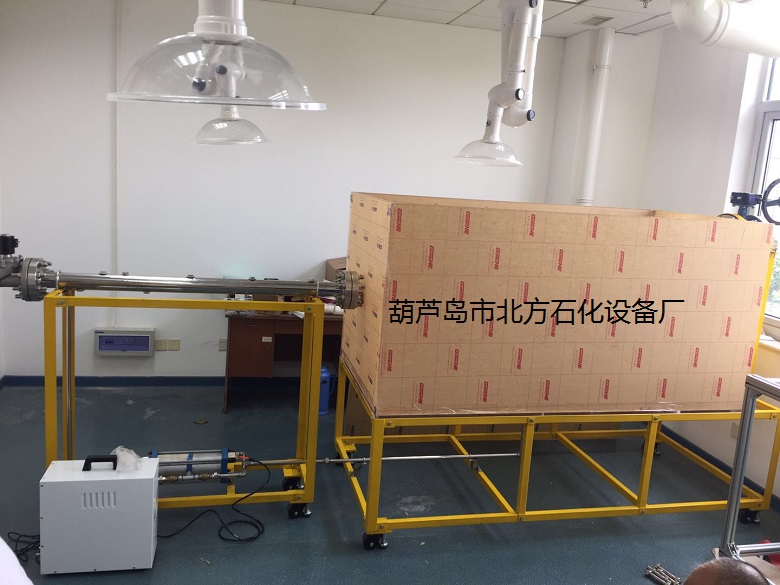

1、规格:激波管长1800mm,直径φ76mm,风洞2000mm×1000mm×1000mm长方体箱;

2、材质:激波管为S30408不锈钢,风洞材质为PC板;

3、驱动段长300mm,有高压气体进气口,有压力表,联接电磁阀并联接测试段。测试段长1500mm,有5个气体冲击压力传感器、测速传感器联接电脑采集冲击压力数据和曲线图;

4、驱动段与测试段之间有电磁阀控制压力气体,当驱动段充气量升高达所需要的气压后,控制启动电磁阀瞬时(3/s)开启后,驱动段高压气体瞬时3/s速度冲进测试段形成气体激波冲入风洞进行撞击测试;

5、如需要采用夹膜片进行激波测试时,拆下电磁阀,驱动段与测试联接,在驱动段与测试段之间夹上膜片,当驱动段充气量升高到一定气压时膜片破裂,气体冲入测试段形成间断面激波冲进风洞内撞击测试物品;

6、驱动段气体压力5MPa

7、激波管内表面精密抛光Ra0.2μm(表面光洁度9段─1000目),由于激波管内表面光滑、光洁如镜,使气体激波如在大气真空中测试。
