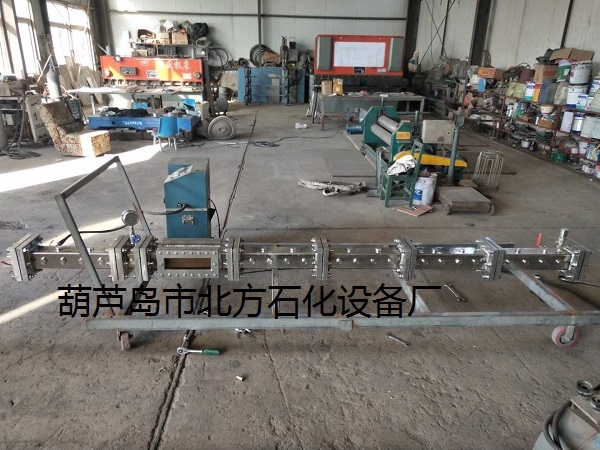

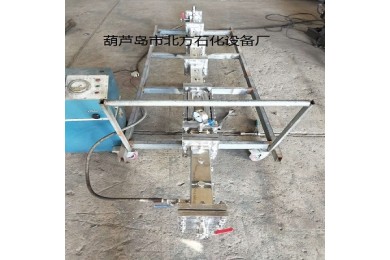

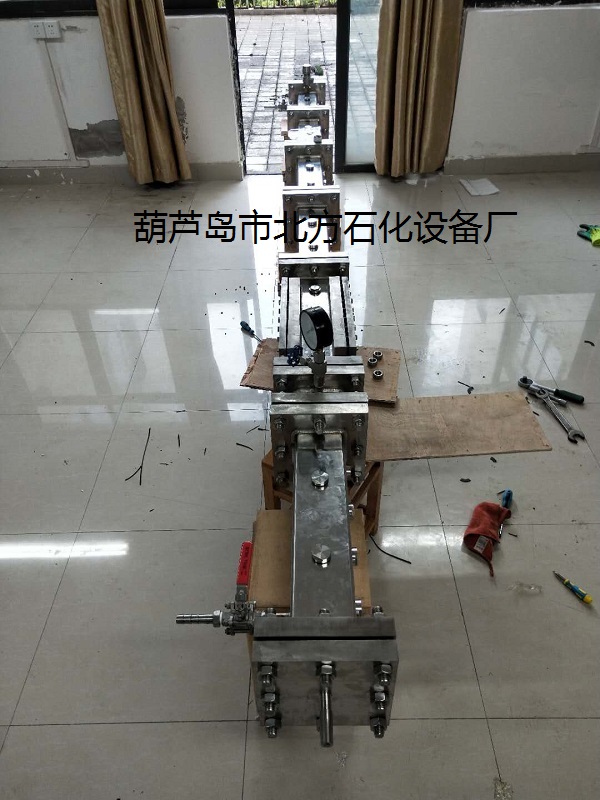

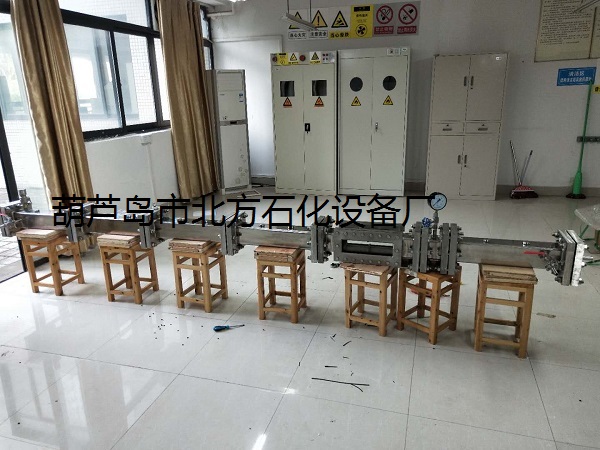

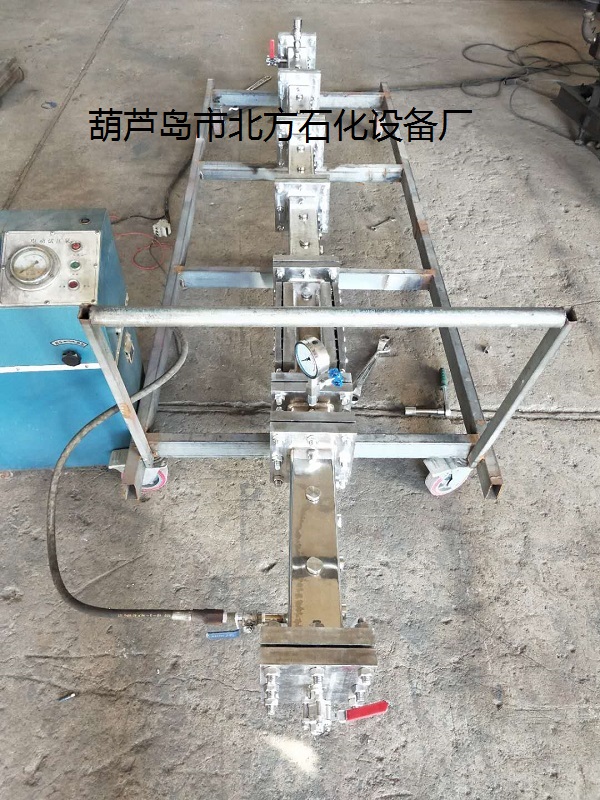

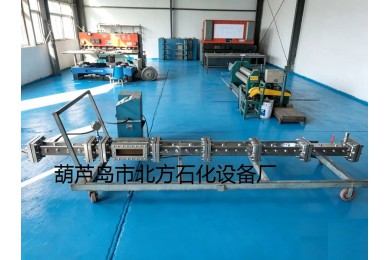

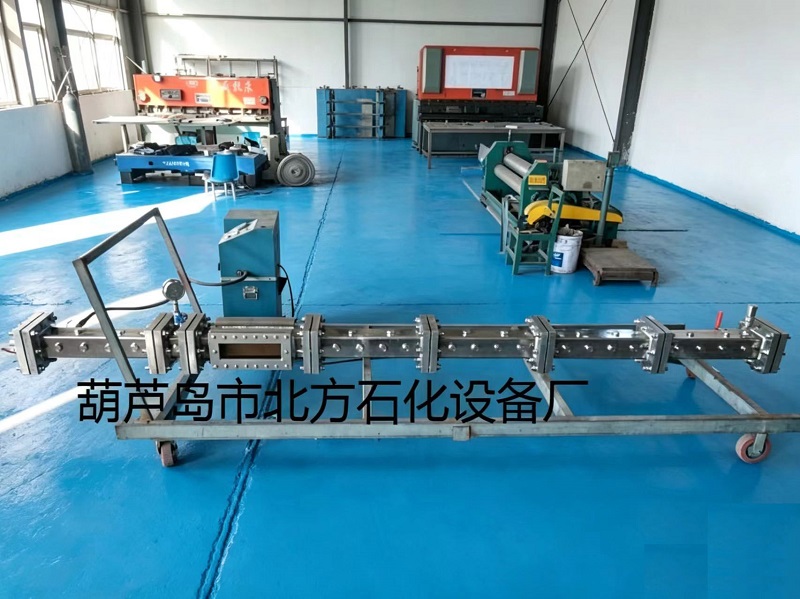

方管式激波管

1、方管式激波管规格：截面100mm×100mm；

总长度分别有4米、5米、6米、8米、12米、15米等；

2、方管式激波管材质：不锈钢304；

3、气体驱动压力极限值：3MPa；

4、气体冲压压力极限值：3MPa；

5、真空度极限值：0.095MPa；

6、方管波管内壁抛光精度：0.2μm；

7、第一段为驱动段，气体由驱动段前端输入，并逐渐气体加压，气体不断冲加压力到冲破夹膜后，在激波管内产生冲击值，冲击气体在各段产生的各项数值通过激波管上放置的传感器传送到电脑；

8、第二段为测试段，测试段对侧中间位置开有玻璃视窗，并放置传感器；

9、第三段为测试段，放置传感器和出气口；

10、第一段与第二段之间加双模段，有两次夹膜功能；

11、激波管中安装10mm×25mm×6mm不锈钢障碍物，障碍物可拆卸。
